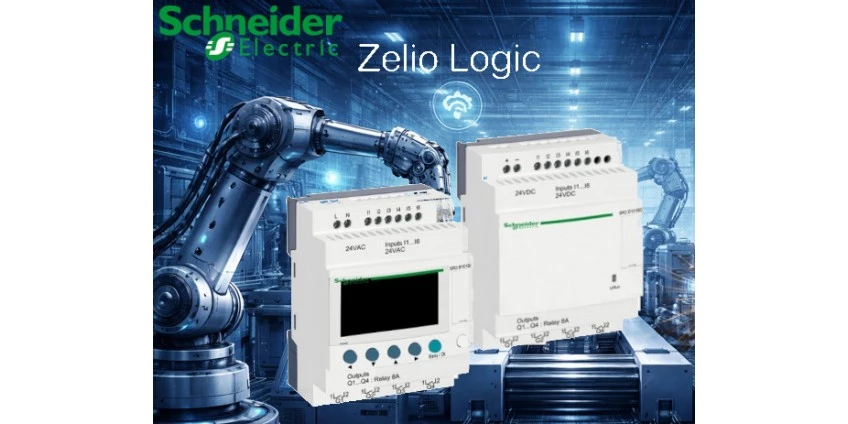

Przekaźniki programowalne Zelio Logic Schneider Electric – prosta automatyka w kompaktowej formie

Wprowadzenie

Zelio Logic to seria przekaźników programowalnych (smart relay) firmy Schneider Electric, przeznaczona do realizacji prostych i średnio zaawansowanych funkcji automatyki. Urządzenia te stanowią pomost pomiędzy klasycznymi przekaźnikami elektromechanicznymi a sterownikami PLC, oferując elastyczność programowania przy zachowaniu prostoty instalacji i obsługi.

Zelio Logic znajduje zastosowanie w automatyce budynkowej, maszynowej oraz w prostych układach sterowania procesami, gdzie liczy się niezawodność, krótki czas uruchomienia oraz niskie koszty wdrożenia.

Budowa i zasada działania Zelio Schneider

Przekaźniki programowalne Zelio Logic integrują w jednej obudowie:

• wejścia cyfrowe i analogowe,

• wyjścia przekaźnikowe lub tranzystorowe,

• jednostkę logiczną realizującą program użytkownika,

• interfejs komunikacyjny (w wybranych wersjach),

• wyświetlacz LCD z klawiaturą (w wersjach z panelem operatorskim).

Program sterujący wykonywany jest cyklicznie, a logika oparta jest na blokach funkcyjnych, stykach logicznych oraz funkcjach czasowych i licznikowych.

Programowanie i konfiguracja przekaźników programowalnych Zelio Logic

Zelio Logic może być programowany na dwa sposoby:

1. Bezpośrednio z poziomu urządzenia – przy użyciu klawiatury i wyświetlacza LCD.

2. Za pomocą oprogramowania Zelio Soft – działającego na komputerze PC.

Dokumentacja producenta przewiduje dwa podstawowe języki programowania:

• FBD (Function Block Diagram) – programowanie blokowe,

• LAD (Ladder Diagram) – schemat drabinkowy, znany z klasycznych układów przekaźnikowych.

Takie podejście umożliwia szybkie wdrożenie nawet osobom bez doświadczenia w programowaniu sterowników PLC.

Wbudowane funkcje w Zelio Logic Schneider

Zgodnie z dokumentacją techniczną producenta, przekaźniki producenta Logic oferują bogaty zestaw funkcji, m.in.:

• timery (opóźnienie załączenia, wyłączenia, impulsy),

• liczniki impulsów,

• zegar czasu rzeczywistego (RTC),

• funkcje porównywania wartości analogowych,

• obsługę harmonogramów dobowych i tygodniowych,

• pamięć stanów (retencja),

• funkcje arytmetyczne i logiczne.

Dzięki temu możliwe jest realizowanie rozbudowanych algorytmów sterowania bez stosowania dodatkowych modułów.

Wejścia i wyjścia

Zelio Logic dostępny jest w wielu wariantach sprzętowych, różniących się:

• liczbą wejść i wyjść,

• typem wejść (cyfrowe, analogowe),

• Typem wyjść (przekaźnikowe, tranzystorowe, analogowe),

• napięciem zasilania (AC lub DC).

Modułowa konstrukcja umożliwia rozszerzanie liczby wejść i wyjść poprzez dołączanie modułów rozszerzeń. Jest to szczególnie istotne w aplikacjach rozwijanych etapami.

Jednostki główne zelio Logic Schneider Electric

Komunikacja i integracja Zelio Logic Schneider

Wybrane modele Zelio Logic obsługują komunikację (np. Modbus), co umożliwia:

• współpracę z panelami operatorskimi,

• integrację z innymi sterownikami,

• podłączenie do systemów nadrzędnych.

Takie rozwiązanie pozwala na zastosowanie Zelio Logic nie tylko jako samodzielnego sterownika, ale również jako elementu większego systemu automatyki.

Zastosowania Zelio Logic

Dokumentacja Schneider Electric wskazuje typowe obszary zastosowań dla przekaźników programowalnych:

• sterowanie oświetleniem i roletami,

• układy pompowe i wentylacyjne,

• automatyka bram i drzwi,

• sterowanie maszynami o prostej logice,

• układy alarmowe i sygnalizacyjne,

• aplikacje czasowe i sekwencyjne.

Zelio Logic szczególnie dobrze sprawdza się tam, gdzie klasyczny PLC byłby rozwiązaniem zbyt rozbudowanym.

Zalety przekaźników programowalnych Zelio Logic

Do najważniejszych zalet, podkreślanych w dokumentacji producenta, należą:

• prostota konfiguracji i programowania,

• kompaktowe wymiary,

• wysoka niezawodność,

• szybkie uruchomienie aplikacji,

• redukcja liczby elementów w szafie sterowniczej,

• korzystny stosunek ceny do możliwości.

Moduły rozszerzeń Schneider Electric Zelio

Schneider daje możliwość rozbudowy przekaźników Zelio o dodatkowe moduły wejść/wyjść czy komunikacyjne. Dostępne są moduły wejść/wyjść cyfrowych. W zależności od potrzeb oferowane są moduły: 6-, 10 oraz 14-punktowe. Dodatkowo dobierając moduł rozszerzający, należy zwrócić uwagę, na jakie napięcie jest jednostka główna. Produkty z tej serii występują w 4 wersjach, z zasilaniem: 24V DC, 24V AC, 100...240 V oraz 12 V. Oprócz modułów binarnych dostępy jest również moduł analogowy. W tym przypadku Schneider oferuje 1 produkt wyposażony w 2 wejścia oraz 2 wyjścia analogowe. Dodatkowo przekaźniki Zelio od Schneider Electric mają opcje rozbudowy o moduł komunikacyjny. Producent oferuje moduł interfejsu komunikacyjnego oraz moduły komunikacji sieciowej Ethernet Modbus/TCP.

Akcesoria do przekaźników programowalnych Zelio Logic Schneider Electric

Producent oferuje szereg dedykowanych akcesoriów do PLC Zelio. W ofercie znajdują się między innymi takie produkty jak: przewody Ethernet o różnych długościach, przewody Modbus, kasety pamięci, puszki rozgałęźne, trójniki przyłączy sieciowych.

Podsumowanie

Przekaźniki programowalne Zelio Logic Schneider Electric to uniwersalne rozwiązanie dla prostych i średnich aplikacji automatyki. Łączą funkcjonalność sterownika logicznego z intuicyjną obsługą klasycznego przekaźnika. Dzięki szerokiej gamie wersji sprzętowych oraz rozbudowanym funkcjom programowym, Zelio Logic pozostaje jednym z najczęściej wybieranych smart relay w ofercie Schneider Electric.
