Sterownik PLC LRD20RD024 Lovato Electric

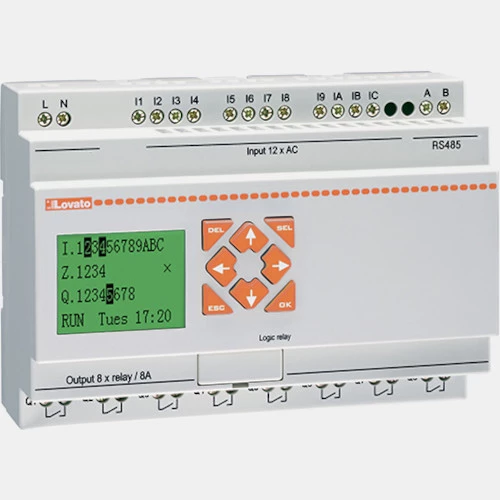

Jednostka główna LRD20RD024 od renomowanego producenta Lovato Electric zasilana jest napięciem 24 VDC. Sterownik programowalny został wyposażony w 12 wejść cyfrowych, w tym 4 mogą pracować jako analogowe 0-10 V oraz 8 wyjść przekaźnikowych z możliwością rozbudowy o maksymalnie 20 wejść i 24 wyjścia. PLC LRD20RD024 Kinco posiada moc 5 i pobiera prąd w wysokości 0,185 A. PLC Lovato posiada wyświetlacz LCD, klawiaturę oraz kilka języków menu. Ponadto dysponuje portem RS485 oraz RS232/USB przeznaczonym do podłączenia PC lub też panelu HMI. Producent zaprojektował w urządzeniu kompaktową obudowę o wymiarach 90 x 126 x 54,6 mm i stopniu ochrony IP20. Z kolei wagę określa na 0,36 kg. Sterownik programowalny Kinco dedykowany jest do pracy w temperaturze -20...55 °C. Sterownik PLC LRD20RD024 Lovato Electric służy do bezpośredniego montażu na szynę DIN. Do programowania sterownika dedykowane jest oprogramowanie LRX SW w języku FBD lub LADDER. LRD20RD024 Lovato z powodzeniem stosowany jest w maszynach pakujących lub także przy sterowaniu oświetleniem.

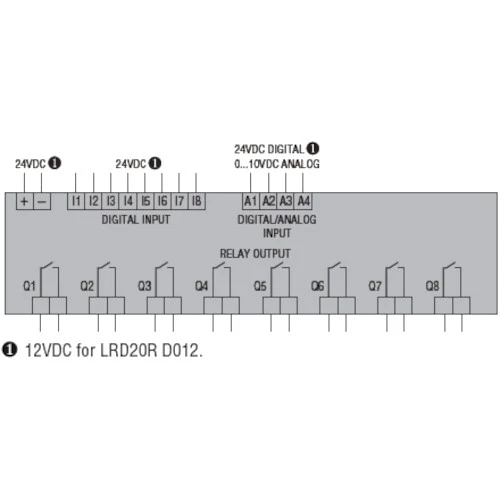

Schemat podłączenia PLC Lovato LRD20RD024
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wyjścia przekaźnikowe | 8 |
| Wejścia analogowe | 4 |
| Napięcie wejść analogowych (V) | 0...10 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Sterownik PLC |

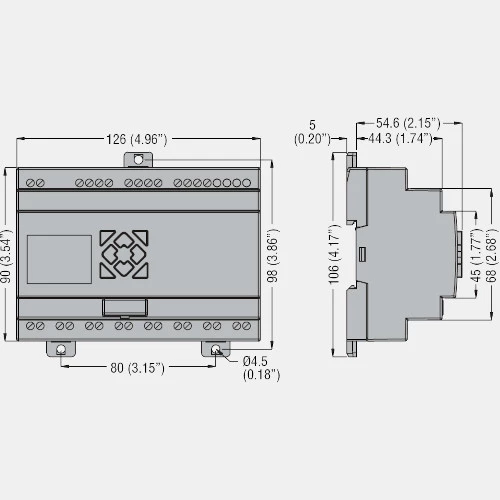

| Wymiary i waga |
| Głębokość (mm) | 54,6 |
| Szerokość (mm) | 126 |
| Wysokość (mm) | 90 |
| Waga (kg) | 0,36 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Pobór prądu (A) | 0,185 |
| Moc (W) | 5 |
| Ogólne |
| Temperatura pracy (°C) | -20...55 |
| Stopień ochrony IP | 20 |
 | Manual LRD20RD024 |
