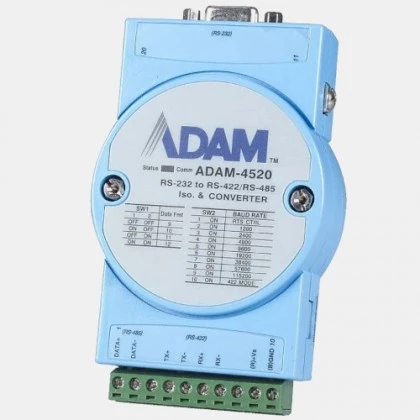

Konwerter RS232 do RS422/RS485 ADAM-4520-A
Konwerter izolowany ADAM-4520A-A marki Advantech o napięciu zasilania 10...30 V DC. Pobór mocy d la tego urządzenia wynosi 1,2 W. Urządzenie konwertuje sygnały RS232 do sygnałów różnicowych RS422/RS485. Producent podaje szybkość transmisji danych dla konwertera ADAM-4520A-A na poziomie od 1200 b/s do 115,2 Kb/s. Dodatkowo urządzenie dysponuje funkcją kontroli przepływu danych w trybie RS-485. Konwerter portu szeregowego Advantech wyposażony jest złącze interfejsu RS232 w postaci DB9 żeńskiego oraz złącza interfejsu RS485/422 i zasilania w postaci terminala zacisków. Konwerter ADAM-4520A-A z optoizolacją na rozszerzony zakres temperatury pracy w zakresie od -40 do +85 stopni Celsjusza. ADAM-4520A-A posiada rezystor terminujący oraz auto detekcję prędkości.
Sygnały konwertera Advantech ADAM-4520A-A:
- sygnały RS232 - Rx, Tx, RTS (opcjonalnie), GDN,
- sygnały RS485 - Data+, DATA-,
- sygnały RS422 - Tx+, TX-, RX+, RX-.
| Komunikacja |
| Komunikacja | RS232 RS422 DB9 RS485 |
| Typ modułu |
| Rodzaj modułu | Konwerter |
| Wymiary i waga |
| Głębokość (mm) | 30 |
| Szerokość (mm) | 70 |
| Wysokość (mm) | 122 |
| Zasilanie |
| Napięcie zasilania (VDC) | 10...30 |
| Moc (W) | 1,2 |
| Ogólne |
| Temperatura pracy (°C) | -40...85 |
