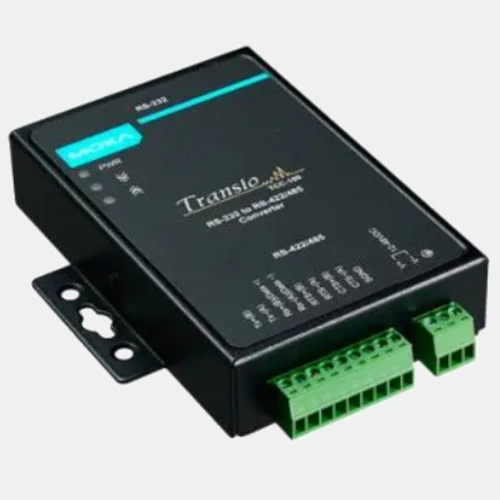

Konwerter portów szeregowych z optoizolacją RS232 na RS422/485 TCC-100I
Konwerter portów szeregowych TCC-100I marki Moxa o napięciu zasilania 12...48 V DC. Pobór mocy d la tego urządzenia wynosi 1,2W. Urządzenie konwertuje sygnały RS232 do sygnałów różnicowych RS422/RS485. Producent podaje szybkość transmisji danych dla konwertera TCC-100l na poziomie od 50 b/s do 921,6 Kb/s. Dodatkowo urządzenie dysponuje zabezpieczeniem przeciwprzepięciowym 16KV ESD . Konwerter portu szeregowego Moxa wyposażony jest złącze interfejsu RS232 w postaci DB9 żeńskiego oraz terminali śrubowych . Konwerter TCC-100I pracuje w zakresie temperatur od -20 do +60 stopni Celsjusza.
Sygnały konwertera Moxa TCC-100I:
- sygnały RS232 - TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-485-4w: - TxD+, TxD-, RxD+, RxD-, GND
- RS-485-2w: - Data+, Data-, GND
- sygnały RS422 - TxD+, TxD-, RxD+, RxD-, GND
| Komunikacja |
| Komunikacja | RS232 RS422 RS485 DB9 |
| Typ modułu |
| Rodzaj modułu | Konwerter |
| Wymiary i waga |
| Głębokość (mm) | 22 |
| Szerokość (mm) | 67 |
| Wysokość (mm) | 100,4 |
| Waga (kg) | 0,148 |
| Zasilanie |
| Napięcie zasilania (VDC) | 12...48 |
| Moc (W) | 1,2 |
| Ogólne |
| Temperatura pracy (°C) | -20...60 |
