Konwerter RS-232/422/485 na światłowód jednomodowy ICF-1150-S-SC Moxa

Konwerter RS-232/422/485 na światłowód ICF-1150-S-SC Moxa

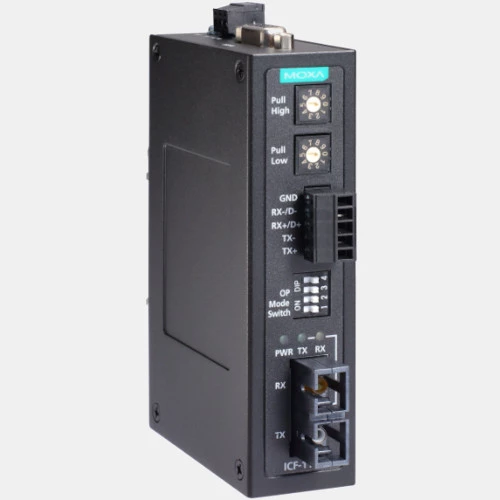

Konwerter izolowany ICF-1150-S-SC marki Moxao napięciu zasilania 12...24 V DC. Urządzenie konwertuje sygnały RS-232/422/485 do sygnału światłowód jednomodowy. Producent podaje szybkość transmisji danych dla konwertera ICF-1150-S-SC na poziomie od 50 bps do 921,6 Kbps. Konwerter dysponuje portem światłowodowym w SC. Okablowanie portu światłowodowego w tym modelu to 8,3/125; 8,7/125; 9/125; 10/125 μm. Dystans transmisji dla tego modelu wynosi 40 km, zaś długość fali 1310 nm. Ponadto konwerter Moxa ICF 1150 posiada złącze interfejsu RS232 w postaci DB9 żeńskiego, a dla RS485/422 w postaci terminala śrubowego. Dodatkowo urządzenie to ma możliwość pracy w typologii pierścień. Konwerter ICF-1150-S-SC pracuje w zakresie temperatur od 0 do +60 stopni Celsjusza.

Sygnały konwertera Moxa ICF-1150-S-SC:

• RS-232: Tx, Rx, GND
• RS-422: TxD+, TxD-, RxD+, RxD-, GND
• RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND
• RS-485-2w: Data+, Data-, GND.
