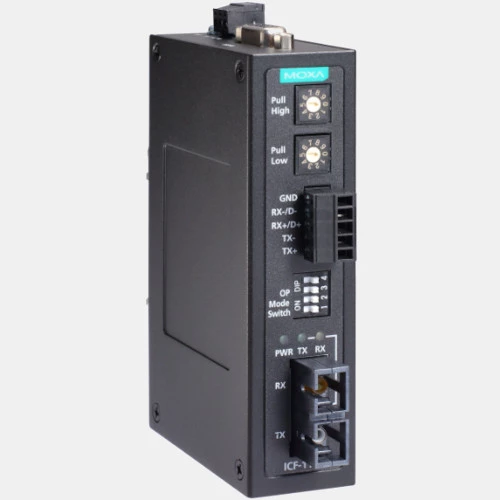

Konwerter RS-232/422/485 na światłowód ICF-1150-M-ST-IEX Moxa
Konwerter izolowany ICF-1150-M-ST-IEX marki Moxa o napięciu zasilania 12...24 V DC. Urządzenie konwertuje sygnały RS-232/422/485 do sygnału światłowód wielomodowy, certyfikatem IECEx. Producent podaje szybkość transmisji danych dla konwertera ICF-1150-M-ST-IEX na poziomie od 50 bps do 921,6 Kbps. Konwerter dysponuje portem światłowodowym w SC. Okablowanie portu światłowodowego w tym modelu to 50/125; 62,5/125; 100/140 μm. Dystans transmisji dla tego modelu wynosi 5 km, zaś długość fali 850 nm. Ponadto konwerter Moxa ICF 1150 posiada złącze interfejsu RS232 w postaci DB9 żeńskiego, a dla RS485/422 w postaci terminala śrubowego. Dodatkowo urządzenie to ma możliwość pracy w typologii pierścień. Konwerter ICF-1150-M-ST-IEX pracuje w zakresie temperatur od 0 do +60 stopni Celsjusza.
Sygnały konwertera Moxa ICF-1150-M-ST-IEX:
- RS-232: Tx, Rx, GND
- RS-422: TxD+, TxD-, RxD+, RxD-, GND
- RS-485-4w: TxD+, TxD-, RxD+, RxD-, GND
- RS-485-2w: Data+, Data-, GND.
Kompaktowa obudowa konwertera portów szeregowych ICF-1150 została wykonana z aluminium i przystosowana do montażu na szynie DIN.
| Komunikacja |
| Komunikacja | światłowód RS232 RS422 RS485 DB9 |
| Typ modułu |
| Rodzaj modułu | Konwerter |

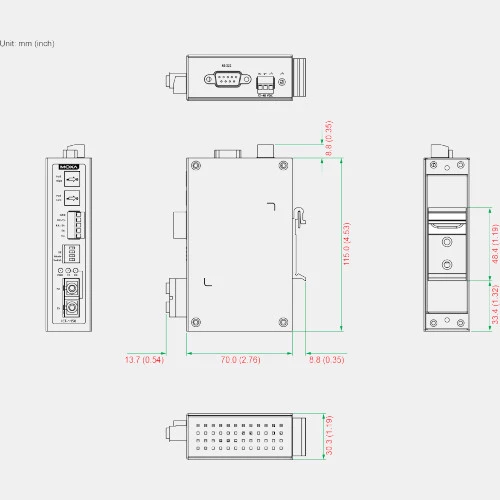

| Wymiary i waga |
| Głębokość (mm) | 70 |
| Szerokość (mm) | 30,3 |
| Wysokość (mm) | 115 |
| Waga (kg) | 0,33 |
| Zasilanie |
| Napięcie zasilania (VDC) | 12...48 |
| Ogólne |
| Temperatura pracy (°C) | 0...60 |
| Stopień ochrony IP | 30 |
