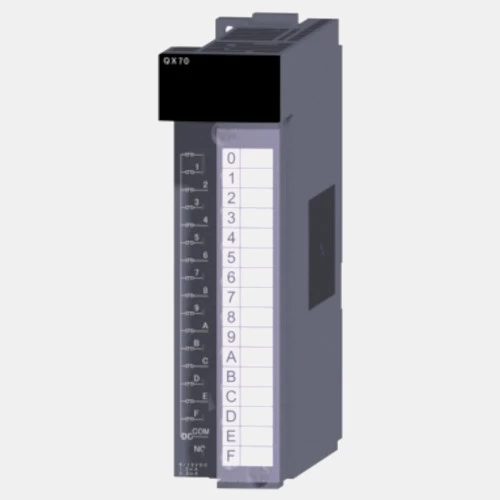

16-punktowy moduł wejść cyfrowych 136397 Mitsubishi
Moduł wejść binarnych QX70 przeznaczony do współpracy ze sterownikami Mitsubishi Electric z rodziny Melsec-Q. Rozszerzenie pozwala rozbudować możliwości sterownika PLC Melsec-Q o 16 wejść binarnych. Prawostronne rozszerzenie binarne 136397 zasilany jest napięciem 5/12 VDC a pobór prądu dla tego urządzenia wynosi 0,055A. Ponadto moduł wejść dwustanowych Melsec-Q został wyposażony w sygnalizację stanu wejść w postaci diod LED. Rozszerzenie QX70 posiada 18-punktową wymienną listwę zaciskową. Producent zaleca stosowanie dla tego modułu przewodów o przekroju od 0,3 do 0,75 mm2. Obudowa modułu cyfrowego Melsec-Q QX70 została wykonana z tworzywa a jej wymiary to: 27,4 x 98 x 90 mm. Waga rozszerzenia wynosi 0,14 kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 16 |
| Typ modułu |
| Rodzaj modułu | Moduły binarne |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,14 |
| Zasilanie |
| Napięcie zasilania (VDC) | 10,2...14,4 4,5...6 |
| Ogólne |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 |
 | Manual QX70 |
