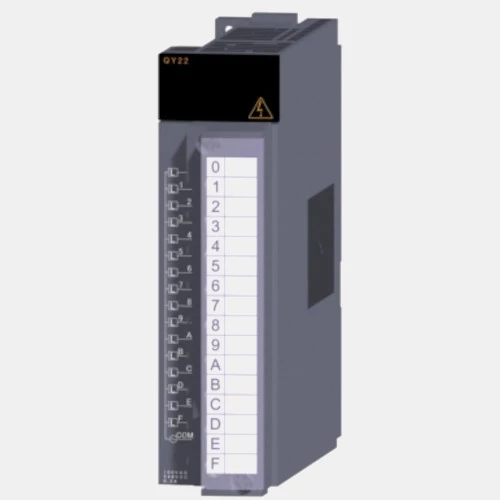

16-punktowy moduł cyfrowy 136402 Melsec-Q Mitsubishi Electric
Moduł wyjść binarnych Melesec-Q QY22 przeznaczony do współpracy ze sterownikami PLC Mitsubishi Electric Melsec system Q. Rozszerzenie pozwala na rozbudowanie możliwości sterownika o dodatkowe 16 wyjść cyfrowych typu triak 0,6A. Urządzenie zasilane jest napięciem 100/240 VAC. Producent podaje trwałość mechaniczną rozszerzenia cyfrowego QY22 na poziomie 20 milionów przełączeń, a trwałość elektryczną na poziomie minimum 100 000 przełączeń. W standardzie wszystkie moduły wyjść binarnych MELSEC-Q posiadają wskaźniki stanu każdego wyjścia. Wskaźniki te mają postać diody LED. Moduł Mitsubishi QY22 został wyposażony w złącze w postaci wymiennej 18-punktowej listwy zaciskowej. Producent zaleca stosowanie do rozszerzenia MELSEC-Q 136402 przewodów o przekroju od 0,3mm2 do 0,75 mm2. Prawostronny moduł cyfrowy Melsec-Q 136402 dysponuje kompaktową obudową o wymiarach: 27,4 x 98 x 90 mm i wagę 0,40 kg.
| Wejścia/Wyjścia |
| Wyjścia binarne | 16 |
| Prąd wyjść binarnych (A) | 0,6 |
| Typ modułu |
| Rodzaj modułu | Moduły binarne |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,4 |
| Zasilanie |
| Napięcie zasilania (VAC) | 100...240 |
| Ogólne |
| Temperatura pracy (°C) | 0...60 |
| Stopień ochrony IP | 20 |
 | Manual QY22 |
