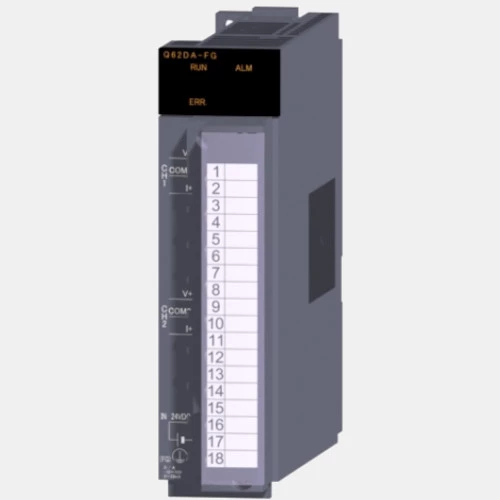

Rozszerzenie analogowe Melsec-Q Q62DA-FG
Moduł wyjść analogowych Q62DA-FG przeznaczony do współpracy ze sterownikami PLC Mistubishi Melsec-Q. Rozszerzenie 145037 pozwala na rozbudowanie możliwości sterownika o 2 wyjścia analogowe prądowo-napięciowe. Maksymalna rozdzielczość dla tego modułu analogowego Melses Q Mitsubishi wynosi 0,416mV. Producent szacuje wewnętrzny pobór prądu 2-punktowego modułu analogowego Q62DA-FG na poziomie 370mA. Rozszerzenie Q62DA-FG posiada zaciski wyjściowe odizolowane od modułu PLC za pomocą transoptorów. Model ten dysponuje złączem w postaci 18-punktowej wymiennej listwy zaciskowej. Producent podaje maksymalny czas konwersji na 10 us/2kanał. Mitsubishi Electric zaleca stosowanie przy rozszerzeniu 145037 przewodów o przekroju 0,3...0,75mm2. Moduł Q62DA-FG został wyposażony w kompaktową obudowę o stopniu ochrony IP20 oraz wymiarach: 27,4x98x90 mm i wadze 0,20 kg.
| Wejścia/Wyjścia |
| Wyjścia analogowe | 2 |
| Napięcie wyjść analogowych (V) | -10...10 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Typ modułu |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,20 |
| Ogólne |
| Stopień ochrony IP | 20 |
 | Manual Q62DA-FG |
