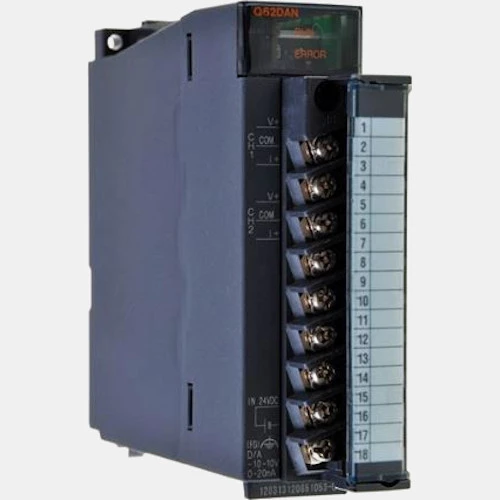

Rozszerzenie analogowe Melsec-Q Q62DAN
Moduł wyjść analogowych Q62DAN przeznaczony do współpracy ze sterownikami PLC Mistubishi Melsec-Q. Rozszerzenie 200689 pozwala na rozbudowanie możliwości sterownika o 2 wyjścia analogowe prądowo-napięciowe. Maksymalna rozdzielczość dla tego modułu analogowego Melses Q Mitsubishi wynosi 1,25mV. Producent szacuje wewnętrzny pobór prądu 2-punktowego modułu analogowego Q62DAN na poziomie 330mA. Rozszerzenie Q62DAN posiada zaciski wyjściowe odizolowane od modułu PLC za pomocą transoptorów. Model ten dysponuje złączem w postaci 18-punktowej wymiennej listwy zaciskowej. Producent podaje maksymalny czas konwersji na 80 us/kanał. Mitsubishi Electric zaleca stosowanie przy rozszerzeniu 200689 przewodów o przekroju 0,3...0,75mm2. Moduł Q62DAN został wyposażony w kompaktową obudowę o stopniu ochrony IP20 oraz wymiarach: 27,4x98x90 mm i wadze 0,19 kg.
Wejścia/Wyjścia |
Wyjścia analogowe | 2 |
Napięcie wyjść analogowych (V) | -10...10 |
Prąd wyjść analogowych (mA) | 0...20 |
Typ modułu |
Rodzaj modułu | Moduły analogowe |
Wymiary i waga |
Głębokość (mm) | 90 |
Szerokość (mm) | 27,4 |
Wysokość (mm) | 98 |
Waga (kg) | 0,19 |
Ogólne |
Stopień ochrony IP | 20 |
