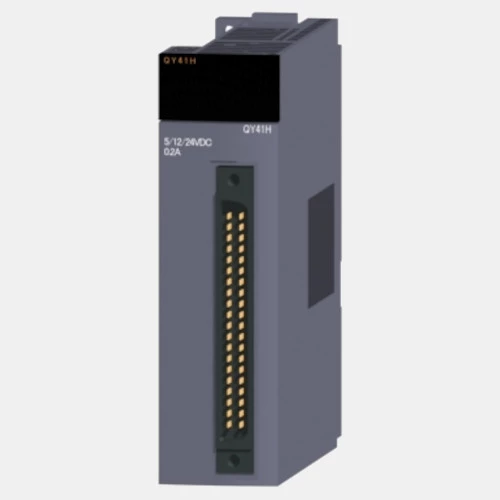

32-punktowy moduł tranzystorowy 308738 Melsec-Q Mitsubishi Electric
Moduł wyjść binarnych Melesec-Q QY41H przeznaczony do współpracy ze sterownikami PLC Mitsubishi Electric Melsec system Q. Rozszerzenie pozwala na rozbudowanie możliwości sterownika o dodatkowe 32 wyjścia tranzystorowe NPN 0,2A. Urządzenie zasilane jest napięciem 5/24 VDC. Producent podaje trwałość mechaniczną rozszerzenia cyfrowego QY41H na poziomie 20 milionów przełączeń, a trwałość elektryczną na poziomie minimum 100 000 przełączeń. W standardzie wszystkie moduły wyjść binarnych MELSEC-Q posiadają wskaźniki stanu każdego wyjścia. Wskaźniki te mają postać diody LED. Moduł Mitsubishi QY41H został wyposażony w 40-stykowe złącze. Producent zaleca stosowanie do rozszerzenia MELSEC-Q 308738 przewodów o przekroju 0,88mm2 do 0,3mm2. Prawostronny moduł cyfrowy Melsec-Q 308738 dysponuje kompaktową obudową o wymiarach: 27,4 x 98 x 90 mm i wagę 0,10 kg.
Wejścia/Wyjścia |
Wyjścia tranzystorowe | 32 |
Prąd wyjść binarnych (A) | 0,2 |
Typ modułu |
Rodzaj modułu | Moduły binarne |
Wymiary i waga |
Głębokość (mm) | 90 |
Szerokość (mm) | 27,4 |
Wysokość (mm) | 98 |
Waga (kg) | 0,10 |
Zasilanie |
Napięcie zasilania (VDC) | 4,25...28,8 |
Ogólne |
Temperatura pracy (°C) | 0...60 |
Stopień ochrony IP | 20 |
![pdf](https://sterowniki-plc.net/catalog/view/theme/sterowniki-plc/icons/files/pdf.png) | Manual QY41H |
