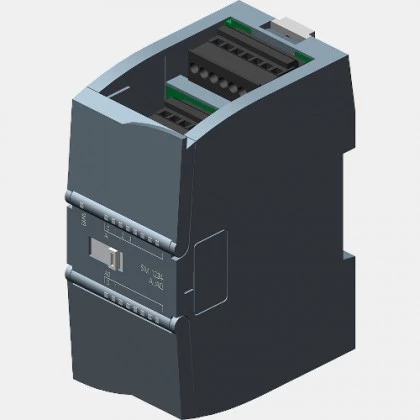

Rozszerzenie analogowe 6ES7234-4HE32-0XB0
Moduł wejść/wyjść analogowych SIMATIC S7-1200 SM 1234 AI/AQ znanej i cenionej firmy Siemens o rozdzielczości 12 bitów + bit znaku ze stopniem ochrony IP20.
Posiada 4 wejścia (±10V, ±5V, ±2.5V; 0-20mA) oraz 2 wyjścia (±10V; 0-20mA).
Wartość maksymalna napięcia modułu analogowego SIMATIC S7-1200 wynosi +/-35V a dla prądu +/-20mA.
Kod produktu: 6ES7234-4HE32-0XB0
| Wejścia/Wyjścia |
| Wejścia analogowe | 4 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 -5...5 -2,5...2,5 |
| Napięcie wyjść analogowych (V) | -10...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Rozdzielczość (bit) | 13 |
| Typ modułu |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga |
| Głębokość (mm) | 75 |
| Szerokość (mm) | 45 |
| Wysokość (mm) | 100 |
| Waga (kg) | 0,22 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Seria | S7-1200 |
| Temperatura pracy (°C) | -20...60 |
 | Manual 6ES7234-4HE32-0XB0 |
