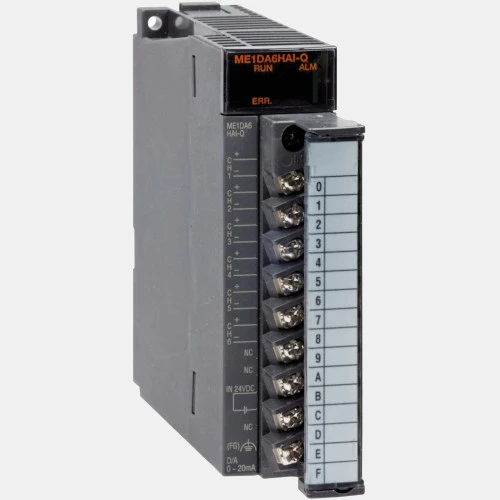

Rozszerzenie analogowe Melsec-Q ME1DA6HAI-Q
Moduł wyjść analogowych ME1DA6HAI-Q przeznaczony do współpracy ze sterownikami PLC Mistubishi Melsec-Q. Rozszerzenie 236649 pozwala na rozbudowanie możliwości sterownika o 6 wyjść analogowych prądowych. Producent szacuje wewnętrzny pobór prądu 6-punktowego modułu analogowego ME1DA6HAI-Q na poziomie 320mA. Rozszerzenie ME1DA6HAI-Q posiada zaciski wyjściowe odizolowane od modułu PLC za pomocą transoptorów separujących. Model ten dysponuje złączem w postaci 18-punktowej wymiennej listwy zaciskowej. Producent podaje maksymalny czas konwersji na 70 us/kanał. Mitsubishi Electric zaleca stosowanie przy rozszerzeniu 236649 przewodów zgodnie ze specyfikacją HART. Moduł ME1DA6HAI-Q został wyposażony w kompaktową obudowę o stopniu ochrony IP20 oraz wymiarach: 27,4x102x130 mm i wadze 0,19 kg.
Wejścia/Wyjścia |
Wyjścia analogowe |
6 |
Prąd wyjść analogowych (mA) |
4...20 |
Typ modułu |
Rodzaj modułu |
Moduły analogowe |
Wymiary i waga |
Głębokość (mm) |
90 |
Szerokość (mm) |
27,4 |
Wysokość (mm) |
98 |
Waga (kg) |
0,19 |
Ogólne |
Stopień ochrony IP |
20 |
