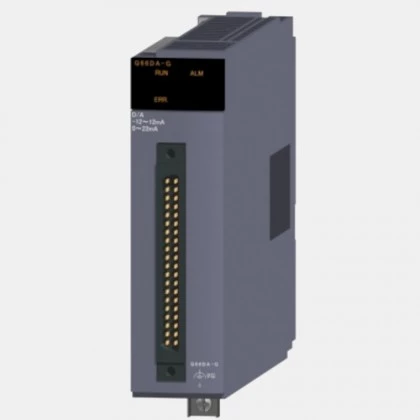

Rozszerzenie analogowe Melsec-Q Q66DA-G
Moduł wyjść analogowych Q66DA-G przeznaczony do współpracy ze sterownikami PLC Mistubishi Melsec-Q. Rozszerzenie 204677 pozwala na rozbudowanie możliwości sterownika o 6 wyjść analogowych prądowo-napięciowych. Maksymalna rozdzielczość dla tego modułu analogowego Melses Q Mitsubishi wynosi 2,5mV. Producent szacuje wewnętrzny pobór prądu 6-punktowego modułu analogowego Q66DA-G na poziomie 620mA. Rozszerzenie Q66DA-G posiada zaciski wyjściowe odizolowane od modułu PLC za pomocą transoptorów separujących. Model ten dysponuje 40-stykowym złączem. Producent podaje maksymalny czas konwersji na 6 us/kanał. Mitsubishi Electric zaleca stosowanie przy rozszerzeniu 204677 przewodów o przekroju 0,3mm2. Moduł Q66DA-G został wyposażony w kompaktową obudowę o stopniu ochrony IP20 oraz wymiarach: 27,4x102x130 mm i wadze 0,22 kg.
| Wejścia/Wyjścia |
| Wyjścia analogowe | 6 |
| Napięcie wyjść analogowych (V) | -10...10 1...5 0...5 |
| Prąd wyjść analogowych (mA) | 4...20 0...20 |
| Typ modułu |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga |
| Głębokość (mm) | 130 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 102 |
| Waga (kg) | 0,22 |
| Ogólne |
| Stopień ochrony IP | 20 |
 | Manual Q66DA-G |
