64-punktowy moduł wejść cyfrowych 146922 Mitsubishi

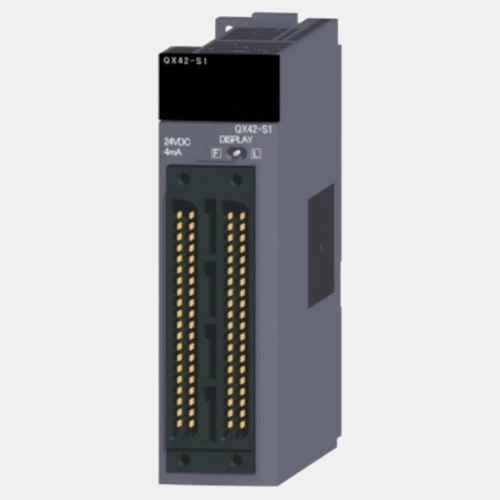

Moduł wejść binarnych QX42-S1 przeznaczony do współpracy ze sterownikami Mitsubishi Electric z rodziny Melsec-Q. Rozszerzenie pozwala rozbudować możliwości sterownika PLC Melsec-Q o 64 wejścia binarne. Prawostronne rozszerzenie binarne 146922 zasilany jest napięciem 24 VDC a pobór prądu dla tego urządzenia wynosi 0,075A. Ponadto moduł wejść dwustanowych Melsec-Q został wyposażony w sygnalizację stanu wejść w postaci diod LED. Rozszerzenie QX42-S1 posiada 40-stykowe złącze. Producent zaleca stosowanie dla tego modułu przewodów o przekroju od od 0,088 do 0,3 mm2. Obudowa modułu cyfrowego Melsec-Q QX42-S1 została wykonana z tworzywa a jej wymiary to: 27,4 x 98 x 90 mm. Waga rozszerzenia wynosi 0,18 kg.
| Wejścia/Wyjścia |
| Wejścia binarne | 64 |
| Typ modułu |
| Rodzaj modułu | Moduły binarne |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,18 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Ogólne |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 |
 | Manual QX42-S1 |
