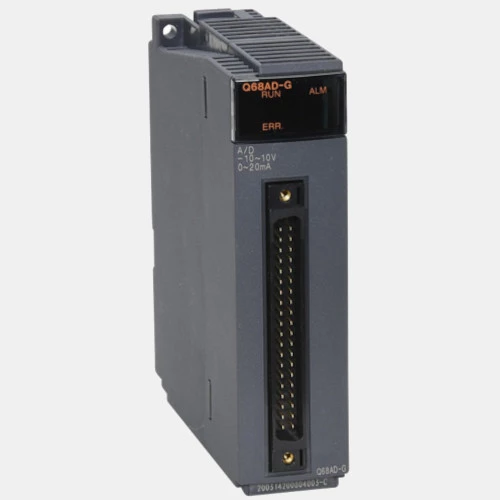

Moduł 8 wejść analogowych Q68AD-G Melsces-Q Mitsubishi
Moduł Q68AD-G dedykowany jest do współpracy ze sterownikami PLC Mitsubishi Electric Melsec-Q. Rozszerzenie pozwala na rozbudowanie możliwości CPU o 8 wejść analogowych prądowo-napięciowych o rozdzielczości 16bit. Ponadto zaciski wejściowe zostały odizolowane za pomocą transoptorów. Moduł analogowy 204675 został wyposażony w 40-stykowe złącza at the front. Mitsubishi zaleca stosowanie dla rozszerzenia Q68AD-G przewodów o przekroju 0,3mm2. Obudowa modułu wejść analogowych Melsec Q 204675 została wykonana z tworzywa, a jej wymiary to: 27,4x102x90mm. Waga modułu Q68AD-G wynosi 0,16 kg.
| Wejścia/Wyjścia | |
| Wejścia analogowe | 8 |
| Napięcie wejść analogowych (V) | -10...10 |
| Prąd wejść analogowych (mA) | 0...20 |
| Rozdzielczość (bit) | 16 |
| Typ modułu | |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga | |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 102 |
| Waga (kg) | 0,16 |
| Ogólne | |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 |
 | Manual Q68AD-G |
