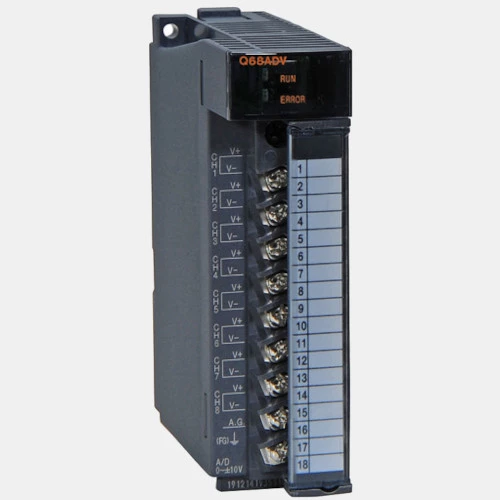

Moduł 8 wejść analogowych Q68ADV Melsces-Q Mitsubishi
Moduł Q68ADV dedykowany jest do współpracy ze sterownikami PLC Mitsubishi Electric Melsec-Q. Rozszerzenie pozwala na rozbudowanie możliwości CPU o 8 wejść analogowych napięciowych o rozdzielczości 16bit. Ponadto zaciski wejściowe zostały odizolowane za pomocą transoptorów. Moduł analogowy 129616 został wyposażony w listwę zaciskową z 18 zaciskami śrubowymi. Mitsubishi zaleca stosowanie dla rozszerzenia Q68ADV przewodów o przekroju 0,3...0,75mm2. Obudowa modułu wejść analogowych Melsec Q 251331 została wykonana z tworzywa, a jej wymiary to: 27,4x98x90mm. Waga modułu Q68ADV wynosi 0,19 kg.
| Wejścia/Wyjścia | |
| Wejścia analogowe | 8 |
| Napięcie wejść analogowych (V) | -10...10 |
| Rozdzielczość (bit) | 16 |
| Typ modułu | |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga | |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,19 |
| Ogólne | |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 |
