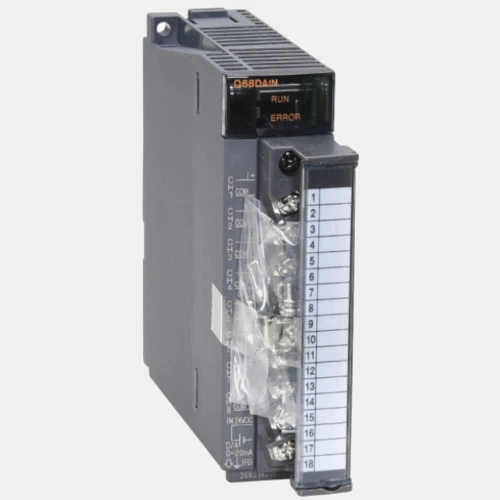

Rozszerzenie analogowe Melsec-Q Q68DAIN
Moduł wyjść analogowych Q68DAIN przeznaczony do współpracy ze sterownikami PLC Mistubishi Melsec-Q. Rozszerzenie 200692 pozwala na rozbudowanie możliwości sterownika o 8 wyjść analogowych prądowych. Maksymalna rozdzielczość dla tego modułu analogowego Melses Q Mitsubishi wynosi 0,75mV. Producent szacuje wewnętrzny pobór prądu 8-punktowego modułu analogowego Q68DAIN na poziomie 380mA. Rozszerzenie Q68DAIN posiada zaciski wyjściowe odizolowane od modułu PLC za pomocą transoptorów. Model ten dysponuje złączem w postaci 18-punktowej wymiennej listwy zaciskowej. Producent podaje maksymalny czas konwersji na 80 us/kanał. Mitsubishi Electric zaleca stosowanie przy rozszerzeniu 200692 przewodów o przekroju 0,3...0,75mm2. Moduł Q68DAIN został wyposażony w kompaktową obudowę o stopniu ochrony IP20 oraz wymiarach: 27,4x98x90 mm i wadze 0,18 kg.
| Wejścia/Wyjścia |
| Wyjścia analogowe | 8 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Typ modułu |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,18 |
| Ogólne |
| Stopień ochrony IP | 20 |
 | Manual Q68DAIN |
