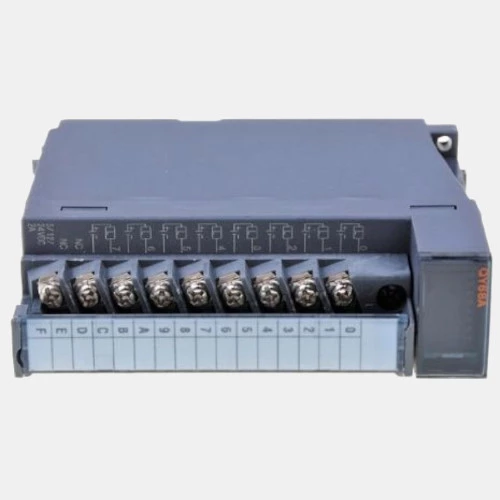

8-punktowy moduł tranzystorowy 136403 Melsec-Q Mitsubishi Electric
Moduł wyjść binarnych Melesec-Q QY68A przeznaczony do współpracy ze sterownikami PLC Mitsubishi Electric Melsec system Q. Rozszerzenie pozwala na rozbudowanie możliwości sterownika o dodatkowe 8 wyjść tranzystorowych PNP/NPN 2A. Urządzenie zasilane jest napięciem 5...24 VDC. Producent podaje trwałość mechaniczną rozszerzenia cyfrowego QY68A na poziomie 20 milionów przełączeń, a trwałość elektryczną na poziomie minimum 100 000 przełączeń. W standardzie wszystkie moduły wyjść binarnych MELSEC-Q posiadają wskaźniki stanu każdego wyjścia. Wskaźniki te mają postać diody LED. Moduł Mitsubishi QY68A został wyposażony w złącze w postaci 18-punktowej wymiennej listwy zaciskowej. Producent zaleca stosowanie do rozszerzenia MELSEC-Q 136403 przewodów o przekroju od 0,3-0,75mm2. Prawostronny moduł cyfrowy Melsec-Q 136403 dysponuje kompaktową obudową o wymiarach: 27,4 x 98 x 90 mm i wagę 0,14 kg.
| Wejścia/Wyjścia |
| Wyjścia tranzystorowe | 8 |
| Prąd wyjść binarnych (A) | 2 |
| Typ modułu |
| Rodzaj modułu | Moduły binarne |
| Wymiary i waga |
| Głębokość (mm) | 90 |
| Szerokość (mm) | 27,4 |
| Wysokość (mm) | 98 |
| Waga (kg) | 0,14 |
| Zasilanie |
| Napięcie zasilania (VDC) | 4,5...28 |
| Ogólne |
| Temperatura pracy (°C) | 0...60 |
| Stopień ochrony IP | 20 |
 | Manual QY68A |
