Co to jest sterownik PLC S7-1200?

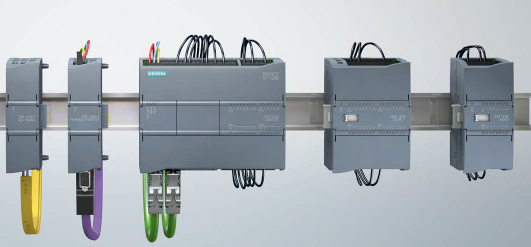

SIMATIC S7-1200 firmy Siemens to Sterowniki PLC, które zapewniają inteligentne rozwiązanie dla kompaktowej automatyzacji z rozszerzoną komunikacją i zintegrowanymi funkcjami technologicznymi. S7 1200 jest programowany za pomocą Siemens Simatic Step 7 (TIA Portal). Jest to jedno z najlepszych programów PLC, które jest w stanie nie tylko programować sterowniki PLC, ale także przeprowadzać symulacje, ma możliwości projektowania dla HMI i SCADA oraz wiele innych niesamowitych opcji. Sterowniki PLC S7-1200 zapewniają elastyczność i wydajność podczas wykonywania zadań automatyki w niższym i średnim zakresie wydajności, stając się tym samym idealnym wyborem dla użytkowników. SIMATIC S7-1200 oferuje szeroki zakres funkcji technologicznych i zintegrowanej komunikacji, a także wyjątkowo kompaktową i oszczędzającą miejsce konstrukcję..

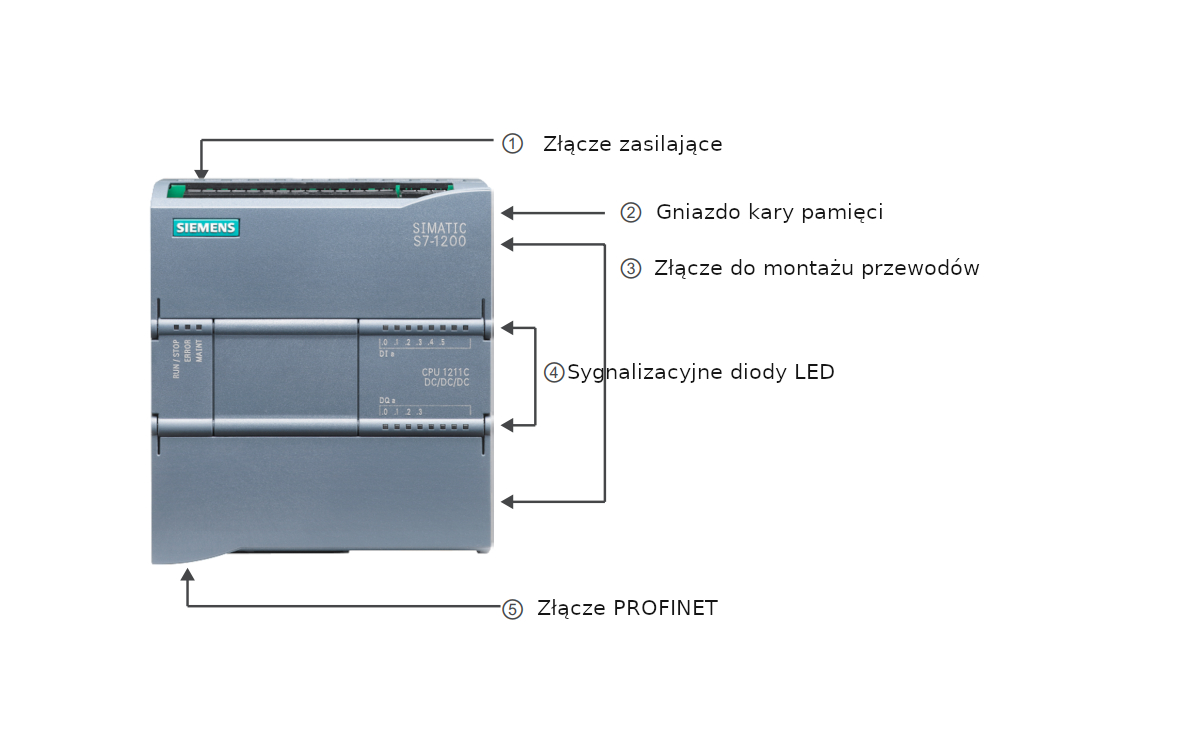

Budowa jednostki CPU SIMATIC S7-1200

Seria S7-1200 składa się z jednostek CPU które występują w wersji kompaktowej oraz w wersji Fail-Safe.

Jednostki CPU różnią się zasilaniem: 24VDC lub 230VAC, rodzajem wyjść (przekaźnikowe/tranzystorowe). Wszystkie sterowniki plc mają możliwość podłączenia do prawej strony jednostki modułów rozszerzeń w celu zwiększania wejść lub wyjść binarnych czy też analogowych.

Jednostki CPU S7-1200 kompaktowe:

- CPU 24VDC (wyjścia tranzystorowe)

- CPU 24VDC (wyjścia przekaźnikowe)

- CPU 230VAC (wyjścia przekaźnikowe)

Jednostki CPU S7 1200 Fail-Safe

- CPU 24VDC (wyjścia tranzystorowe)

- CPU 24VDC (wyjścia przekaźnikowe)

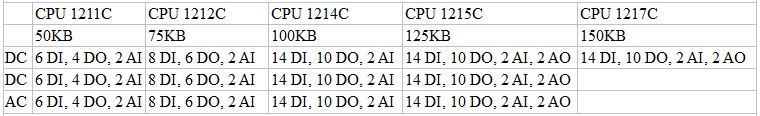

Poniżej tabela przedstawiająca warianty dostępnych jednostek CPU w wersji kompaktowej

Sterowniki PLC s7-1200 Siemens można rozbudować o dodatkowe moduły tj.:

• wejścia binarne
• wyjścia binarne
• wejścia i wyjścia binarne

2. moduły analogowe S7 1200

• wejścia analogowe
• wyjścia analogowe
• wejścia i wyjścia analogowe

• Ethernet
• Profibus
• LTE
• GPRS(GSM)
• AS-Interface
• IO-Link (Master)
• Szeregowy RS232
• Szeregowy RS 422/485
• Szeregowy RS485 + płytka sygnałowa
