Pobieranie programu ze sterownika PLC Delta do ISP Soft

Jeśli obawiasz się o stratę oprogramowania z bieżącego sterownika, bądź chcesz dokonać zmian w programie, należy go pobrać i zapisać jako wersję pozwalającą nam wrócić do stanu sprzed modyfikacji. Jak to zrobić?

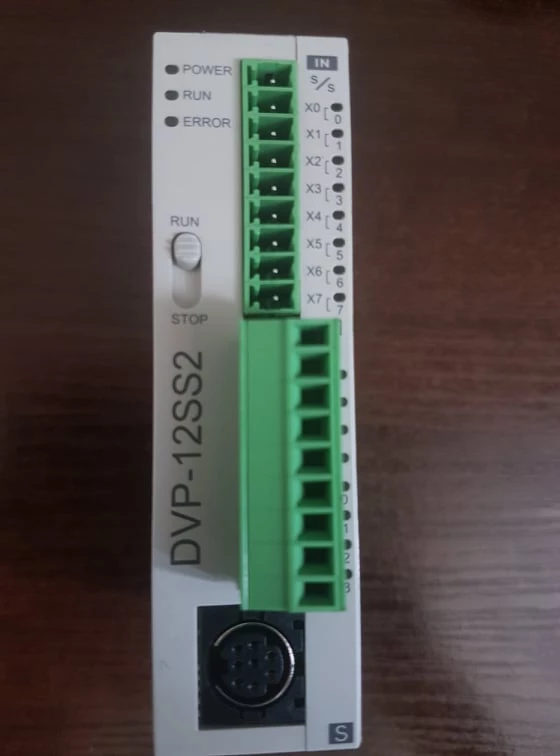

Dla przykładu, posłużę się sterownikiem  PLC DVP-12SS211S. Jednak może to być  którykolwiek z sterowników tej, lub innej serii.

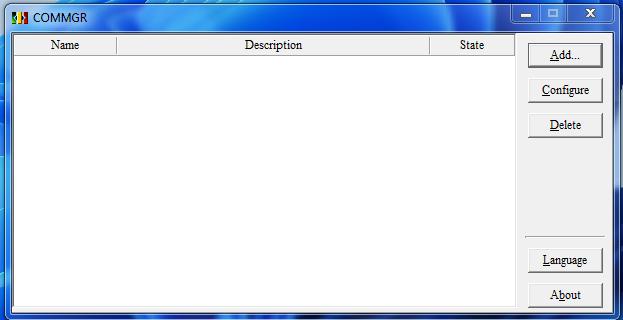

Krok 1 – Uruchom program COMMGR.

Jest to program, który umożliwia nam komunikację z sterownikami PLC. Jeśli nie posiadasz go na swoim komputerze, konieczna jest instalacja. Umożliwia on połączenie się z różnymi seriami, dostarczanymi przez DELTA ELECTRONICS. Mogą to być serie DVP-SLIM, AS200, AS300 itd., Program ten współpracuje z DELTA ISP Soft. Jednocześnie oferuje opcję symulowanego połączenia, przydatnej podczas programowania, gdy boimy się pracy na prawdziwym sterowniku.

Krok 2 – Następnie prawym przyciskiem myszy kliknij Add..

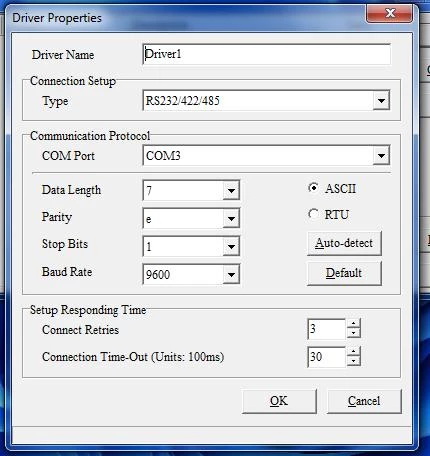

Pojawi się okienko z ustawieniami komunikacji sterownika.

Krok 3 – Jako wartość Driver Name: wpisujemy nazwę jaką chcemy nadać naszemu sterownikowi.

Type: ustawiamy na RS232/422/485 Chyba że korzystamy z innej opcji komunikacji. Wtedy ustawiamy taką jaką używamy.

Communication: w tym miejscu wybieramy port przez który chcemy się połączyć.

Pozostałe parametry pozostają bez zmian. Możemy jednak skorzystać z opcji Auto-detect, która automatycznie wyszuka połączenia z naszym sterownikiem. Klikamy na nią prawym przyciskiem myszy. Pojawi się komunikat z wyborem node ID.

Jego wartość pozostaje ustawiona na 0, lub 1. Jeśli komunikacja się powiedzie, otrzymamy komunikat:

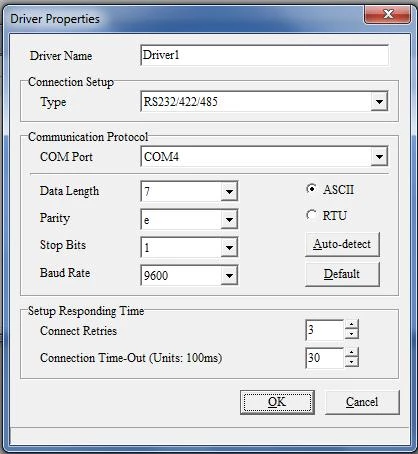

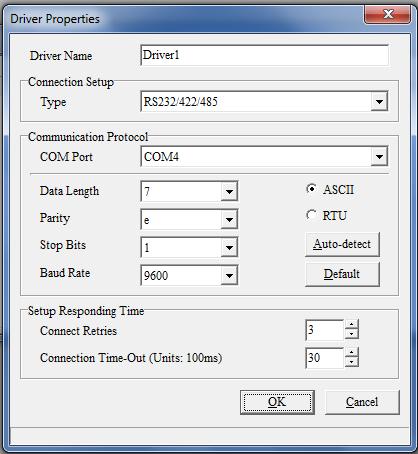

Poniżej zrzut ekranu przedstawiający jak powinny wyglądać ustawienia końcowe.

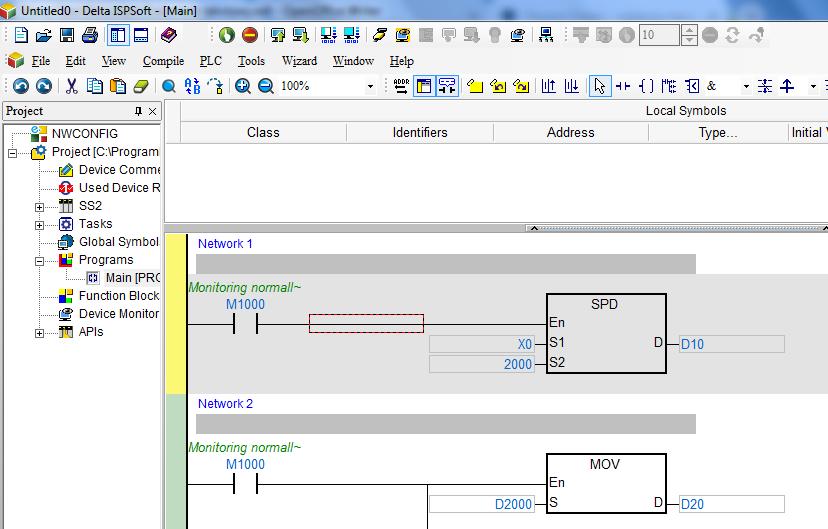

Krok 5 Przejdź do programu  DELTA ISP Soft.

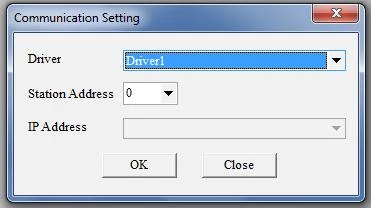

Z górnego paska zadań wybierz Tools>Communications Setting. Teraz pojawi nam się kolejne okienko.

Jako Driver wybierz sterownik zgodny z nadaną przez ciebie nazwą. Station Addres pozostaw bez zmian i przejdź dalej potwierdzając OK.

Krok 6 – Z paska górnego paska narzędzi wybieramy UPLOAD FROM PLC

W wyświetlonym przez program oknie, wpisujemy Nazwę jaką chcemy nadać pobranemu programowi, oraz podajemy  ścieżkę gdzie zostanie zapisany.

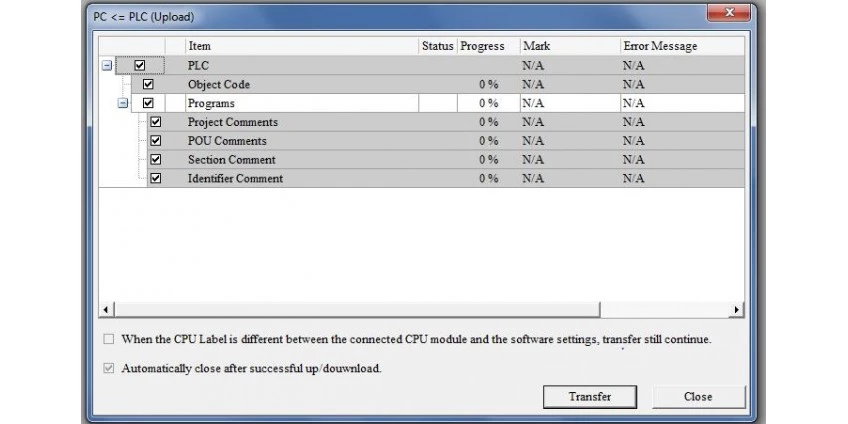

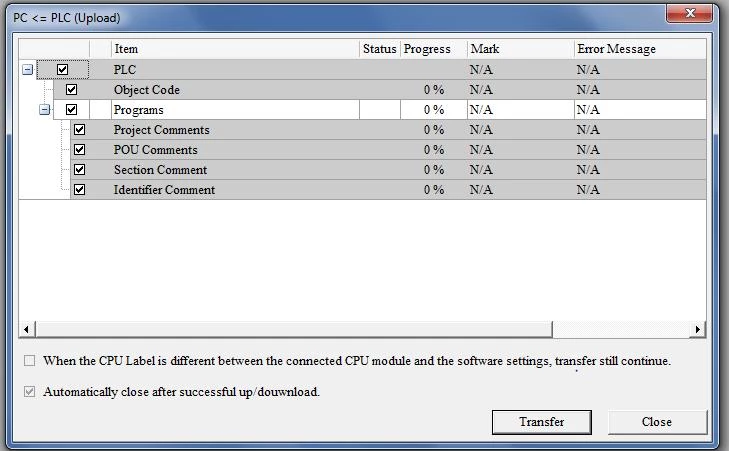

Krok 7 – Dokonujemy transferu oprogramowania z PLC do PC

Jeśli program nie zawierał błędów, a jego transfer zakończył się pomyślnie, to zostanie on automatycznie otworzony.

Może się jednak zdarzyć tak, że programista, zabezpieczył oprogramowanie hasłem. Wtedy niestety, ale pobieranie nam się nie uda. Pojawi się następujący komunikat, proszący o podanie hasła dostępu.

Pamiętaj o dokonaniu kopi zapasowej oryginalnego oprogramowania !
