Budowa programu do hydroforni

Program w oparciu o LOGO! 8 budowany jest z:

4 wejść :

• Start

• Stop

• Czujniku wzrostu ciśnienia

• Czujniku spadku ciśnienia

4 wyjść:

• Pompy

• Diody sygnalizującej nieaktywny układ

• Diody sygnalizującej aktywny układ

• Presostatu

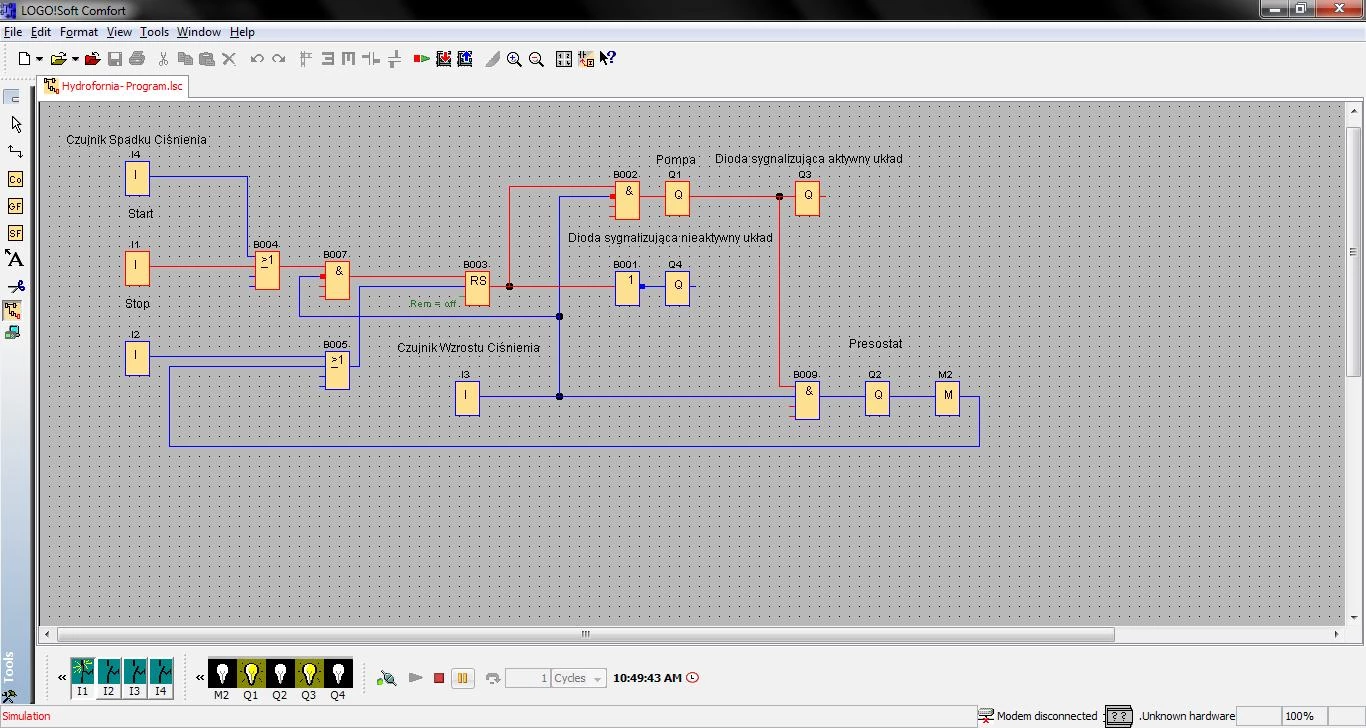

Podczas gdy układ jest nieaktywny bądź ciśnienie jest wysokie na tyle że nie pozwala na aktywację pompy świeci się dioda sygnalizująca nieaktywny układ.

Po włączeniu układu przyciskiem ,,Start,,  załączy się zasilanie pompy oraz dioda która sygnalizuje że układ jest aktywny

Pompa będzie działać do momentu gdy nie załączy się czujnik wzrostu ciśnienia, który automatycznie poprzez presostat zatrzyma program.

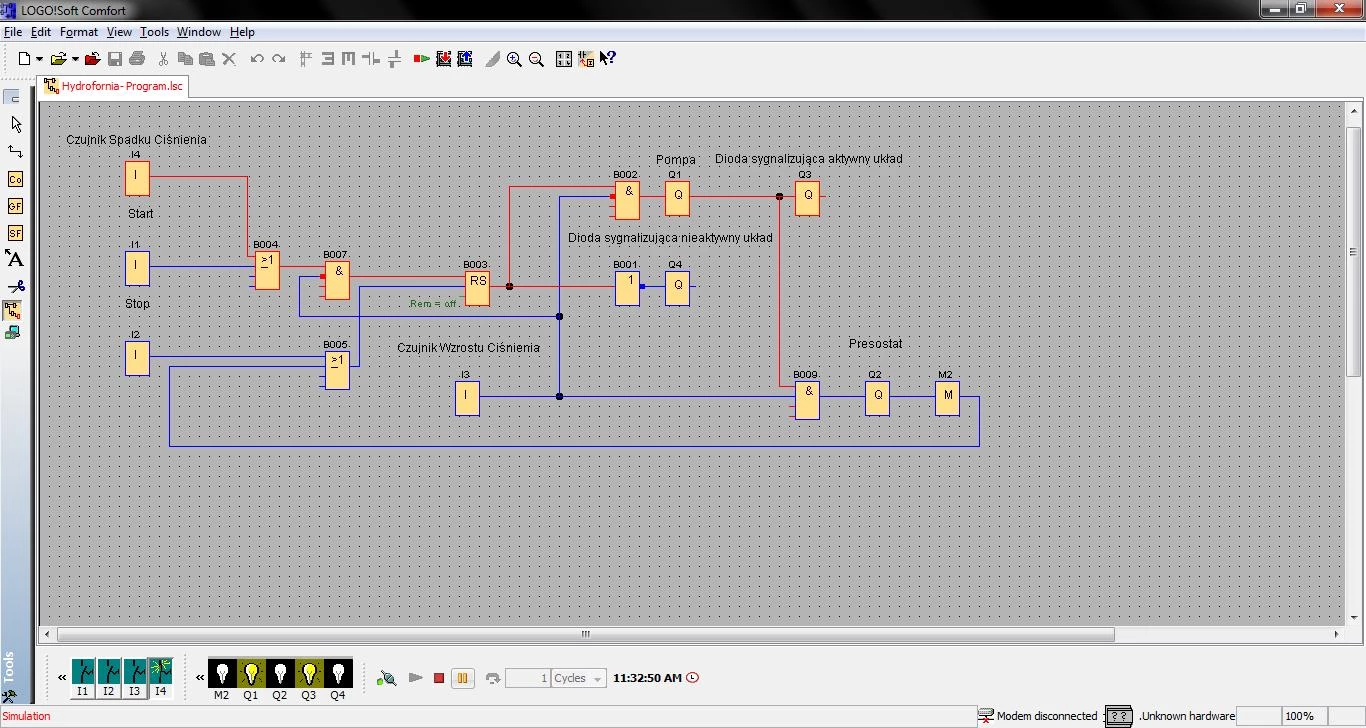

Gdy ciśnienie zmaleje i zostanie to wykryte przez czujnik spadku ciśnień układ automatycznie zacznie pracę pompy oraz diody sygnalizującej aktywny układ.

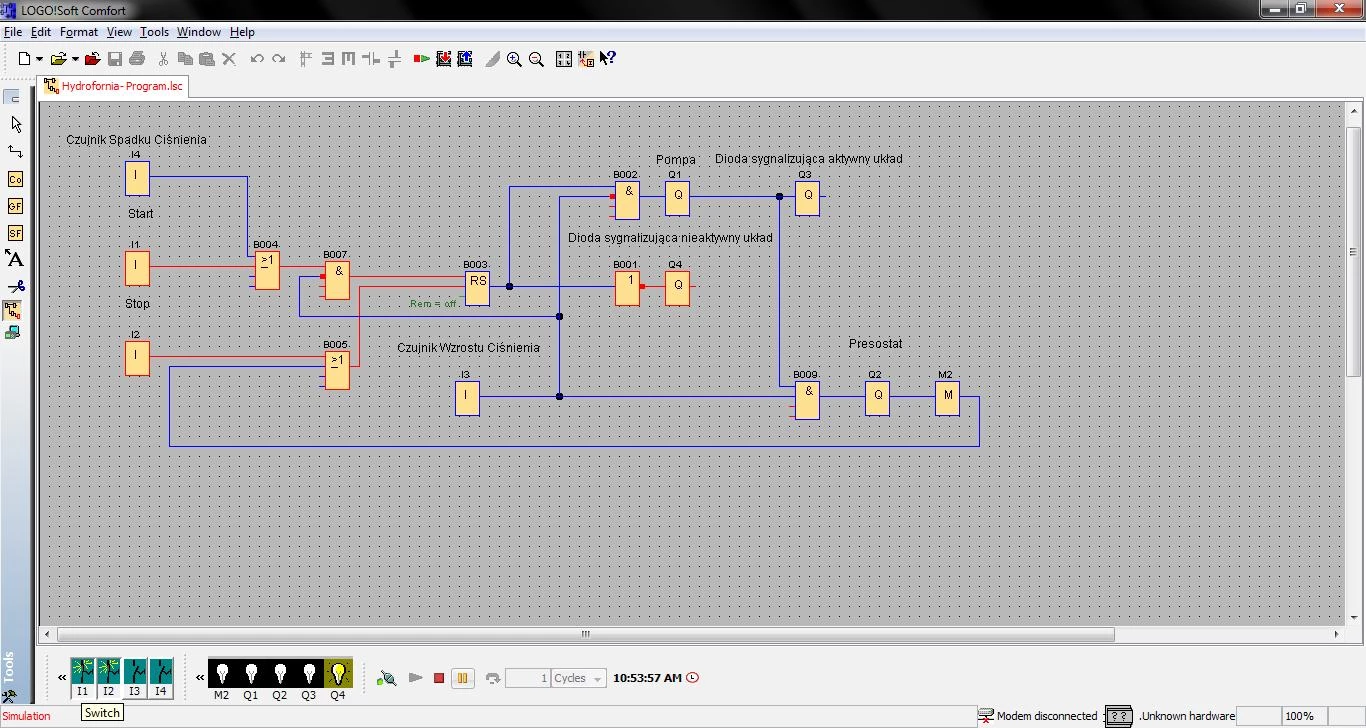

Program w każdej chwili może być zatrzymany przyciskiem ,,Stop,,

Program jest zabezpieczony przed wzrostem ciśnienia. W przypadku gdy jest wysokie ciśnienie nie może dojść do włączenia pompy.
