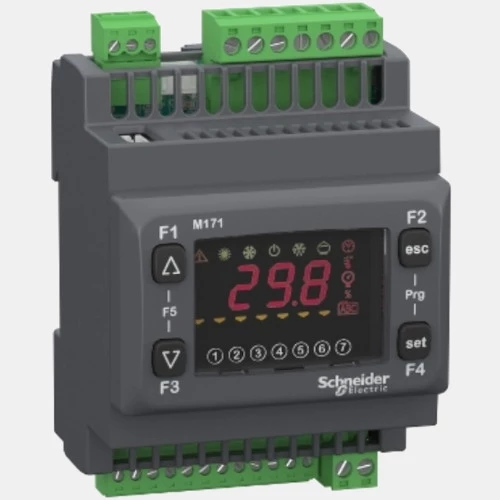

PLC Modicon M171 z wyświetlaczem - TM171OD14R

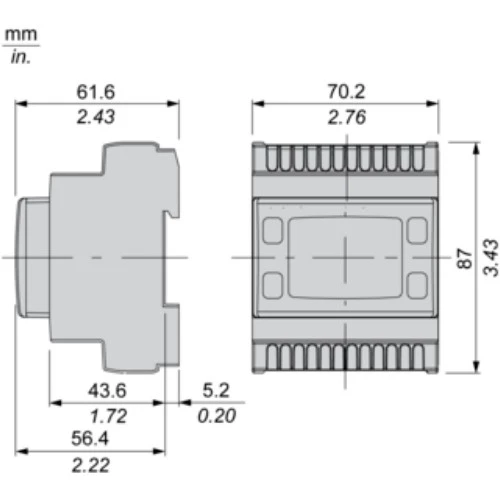

Sterownik PLC Modicon TM171ODM14R Schneider. Jednostka została wyposażono w: 14 wejść binarnych, 5 wejść analogowych, 5 wyjść analogowych oraz 4 wyjścia binarne. Dodatkowo ten model sterownika PLC obsługuje czujniki PT1000 oraz NTC. PLC TM171ODM14R dysponuje komunikacją: LAN oraz Modbus po RS485. Sterownik Modicon M171 Schneider Electric zasilany jet napięciem 100...240 VAC. Jednostka centralna TM171ODM14R z wyświetlaczem posiada kompaktową obudowę o stopniu ochrony IP20, przystosowaną do montażu na szynie DIN. Wymiary PLC TM171ODM14R wynoszą: 87x70,2x61,7mm. Waga urządzenia to: 0,19kg. Sterownik PLC M171 uzyskał następujące certyfikaty: REACh, RoHS, WEEE.
Producent Schneider Electric zaleca stosowanie akcesoriów do sterownika TM171ODM14R:
-kabel - TM171ACB4OLAN,
-zdalny wyświetlacz do montażu podtynkowego - TM171DLCD2U,
-czujnik wilgotności - TM1SHC4.
| Wejścia/Wyjścia |
| Wejścia binarne | 2 |
| Wyjścia binarne | 4 |
| Wejścia analogowe | 5 |
| Wyjścia analogowe | 5 |
| Napięcie wejść analogowych (V) | 0...10 0...5 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Obsługa czujników | NTC PT1000 |
| Prąd wyjść analogowych (mA) | 0...20 4...20 |
| Komunikacja |
| Komunikacja | Modbus LAN RS485 |
| Typ modułu |
| Rodzaj modułu | Sterownik PLC |
| Wymiary i waga |
| Głębokość (mm) | 61,7 |
| Szerokość (mm) | 70,2 |
| Wysokość (mm) | 87 |
| Waga (kg) | 0,019 |
| Zasilanie |
| Napięcie zasilania (VAC) | 100...240 |
| Ogólne |
| Temperatura pracy (°C) | -20...65 |
| Montaż | szyna DIN |
| Stopień ochrony IP | 20 |
 | TM171ODM14R |
| Modicon |
