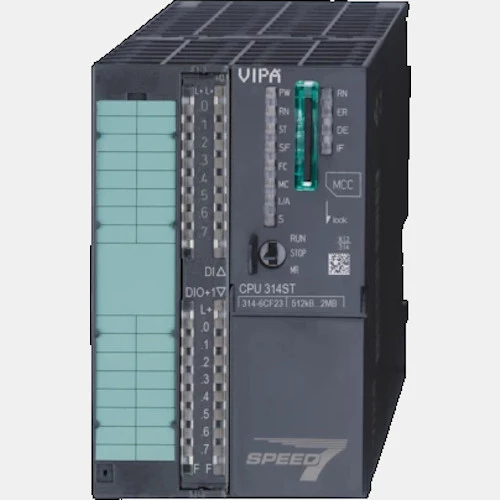

Sterownik PLC 314ST Vipa
Sterownik PLC 314-6CF23 Yaskawa został wyposażony w pamięć roboczą od 512 do 2048 kB. PLC 314ST Vipa dysponuje interfejsem RJ45, RS485,port Ethernet, obsługuje protokół Modbus RTU, MPI, ASCII, STX/ETX, USS Master, Profibus slave, Profibus master. Sterownik 314-6CF23 został wyposażony w 8 wejść cyfrowych i 8 wyjść cyfrowych, 4 wejścia analogowe, 2 wyjścia analogowe oraz 1 wejście pod czujnik PT100. Konfiguracja sterownika PLC Yaskawa 300S+ odbywa się przy pomocy Siemens SIMATIC MAnager, Siemens TIA Portal oraz WInPLC7. Jednostkę centralną CPU Vipa 314ST można rozbudować do 32 moduły rozszerzeń. Producent deklaruje możliwość pracy sterownika 314-6CF23 w zakresie temperatur od 0 do +60 stopni Celsjusza. PLC 314ST został wyposażony w kompaktową obudowę z tworzywa o wymiarach 80x125x120mm oraz wadze 480 gram.
| Wejścia/Wyjścia |
| Wejścia binarne | 8 |
| Wyjścia binarne | 8 |
| Wejścia analogowe | 5 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 0...10 |
| Napięcie wyjść analogowych (V) | -10...10 0...10 |
| Prąd wejść analogowych (mA) | -20...20 0...20 4...20 |
| Obsługa czujników | PT100 |
| Prąd wyjść analogowych (mA) | -20...20 0...20 4...20 |
| Rozdzielczość (bit) | 12 |
| Komunikacja |
| Komunikacja | ASCII Ethernet MPI Modbus/RTU RJ45 USS Master Profibus STX/ETX RS485 |
| Typ modułu |
| Rodzaj modułu | Sterownik PLC |
| Wymiary i waga |
| Głębokość (mm) | 120 |
| Szerokość (mm) | 80 |
| Wysokość (mm) | 125 |
| Waga (kg) | 0,480 |
| Zasilanie |
| Napięcie zasilania (VDC) | 20,4...28,8 |
| Pobór prądu (A) | 0,3 |
| Ogólne |
| Temperatura pracy (°C) | 0...60 |
 | Manual 314-6CF2 |
