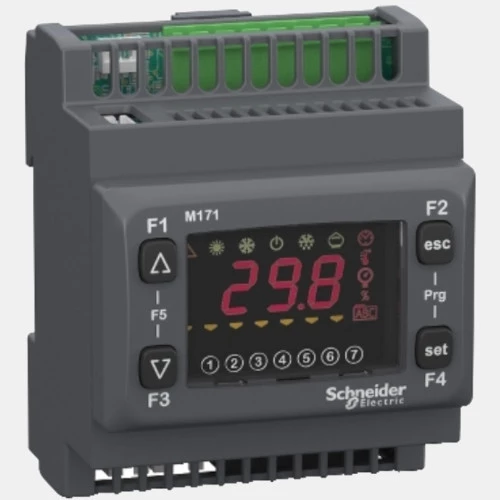

PLC Modicon M172 z wyświetlaczem - TM171ODM22S
Sterownik PLC Modicon TM171ODM22S Schneider. Jednostka została wyposażono w: 6 wejść binarnych, 5 wejść analogowych, 5 wyjść analogowych oraz 6 wyjść binarnych.. Dodatkowo ten model sterownika PLC obsługuje czujnik NTC. PLC TM171ODM22S dysponuje komunikacją: LAN, Modbus po RS485. Sterownik Modicon M172 Schneider Electric zasilany jet napięciem 12...24 VAC/VDC. Jednostka centralna TM171ODM22S z wyświetlaczem posiada kompaktową obudowę o stopniu ochrony IP20, przystosowaną do montażu na szynie DIN. Wymiary PLC TM171ODM22S wynoszą: 74x32x76mm. Waga urządzenia to: 0,164kg. Sterownik PLC M172 uzyskał następujące certyfikaty: EAC, CE, cURus, CSA, RCM.
Producent Schneider Electric zaleca stosowanie akcesoriów do sterownika TM171ODM22S:
- kabel ze złączem - TM171ACB4OAO1M,
- blok zacisków śrubowych z kablem - TM171ACB4OI1M,
- wyświetlacz zdalny do podtynkowego montażu - TM171DLCD2U,
- czujnik temperatury - TM1STNTCRN52015.
| Wejścia/Wyjścia |
| Wejścia binarne | 6 |
| Wyjścia binarne | 6 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 5 |
| Napięcie wejść analogowych (V) | 0...10 0...1 0...5 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 4...20 0...20 |
| Obsługa czujników | NTC |
| Prąd wyjść analogowych (mA) | 35 |
| Komunikacja |
| Komunikacja | Modbus LAN RS485 |
| Typ modułu |
| Rodzaj modułu | Sterownik PLC |
| Wymiary i waga |
| Głębokość (mm) | 76 |
| Szerokość (mm) | 74 |
| Wysokość (mm) | 32 |
| Waga (kg) | 0,164 |
| Zasilanie |
| Napięcie zasilania (VAC) | 100...240 |
| Ogólne |
| Temperatura pracy (°C) | -20...65 |
| Montaż | szyna DIN |
| Stopień ochrony IP | 20 |
