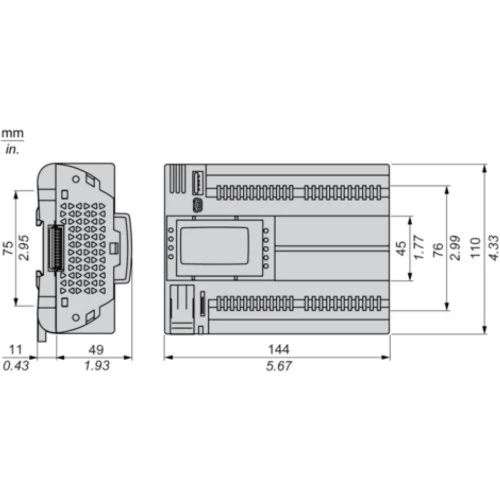

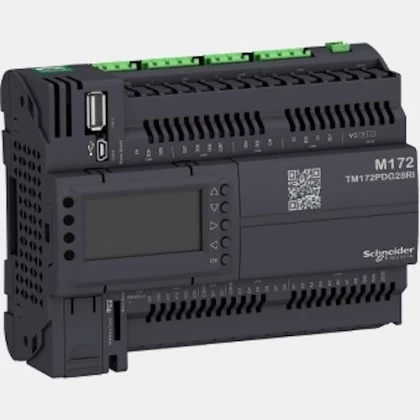

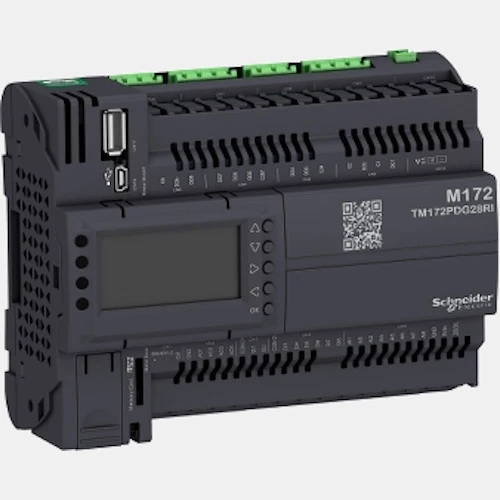

Sterownik PLC Modicon M172TM172PDG28RI Schneider. Jednostka została wyposażono w: 8 wejść binarnych, 8 wejść analogowych, 4 wyjścia analogowe oraz 8 wyjąć binarnych. Dodatkowo ten model sterownika PLC obsługuje czujniki PT100 oraz PTC. PLC TM172PDG28RI dysponuje komunikacją: CAN, Modbus TCP, Bacnet, Ethernet, port USP oraz RS485. Sterownik Modicon M172 Schneider Electric zasilany jet napięciem 24 VDC/VAC. Jednostka centralna TM172PDG28RI z wyświetlaczem LCD 128x64 pixeli posiada kompaktową obudowę o stopniu ochrony IP20, przystosowaną do montażu na szynie DIN. Wymiary PLC TM172PDG28RI wynoszą: 110x144x60,5mm. Waga urządzenia to: 0,3kg. Sterownik PLC M172 uzyskał następujące certyfikaty: EAC, CE, cURus, CSA, RCM.
Producent Schneider Electric zaleca stosowanie akcesoriów do sterownika TM172PDG28RI:
- blok zacisków śrubowych - TM172ASCTB28,
- ekran monochromatyczny - TM172DGRP,
- moduł komunikacyjny PLC HVAC - TM171ARS232,
- zewnętrzny czujnik temperatury - TM1STNTCW69755.
| Wejścia/Wyjścia | |
| Wejścia binarne | 8 |
| Wyjścia binarne | 8 |
| Wejścia analogowe | 8 |
| Wyjścia analogowe | 4 |
| Napięcie wejść analogowych (V) | 0...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Obsługa czujników | PT1000 PTC |
| Prąd wyjść analogowych (mA) | 4...20 |
| Komunikacja | |
| Komunikacja | Modbus TCP Ethernet Bacnet USB RJ45 CAN RS485 |
| Typ modułu | |
| Rodzaj modułu | Sterownik PLC |
| Wymiary i waga | |
| Głębokość (mm) | 60,5 |
| Szerokość (mm) | 144 |
| Wysokość (mm) | 110 |
| Waga (kg) | 0,3 |
| Zasilanie | |
| Napięcie zasilania (VAC) | 24 |
| Napięcie zasilania (VDC) | 20...38 |
| Ogólne | |
| Temperatura pracy (°C) | -20...65 |
| Montaż | szyna DIN |
| Stopień ochrony IP | 20 |
