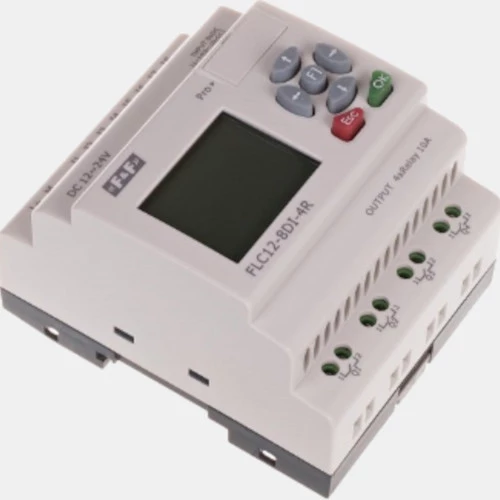

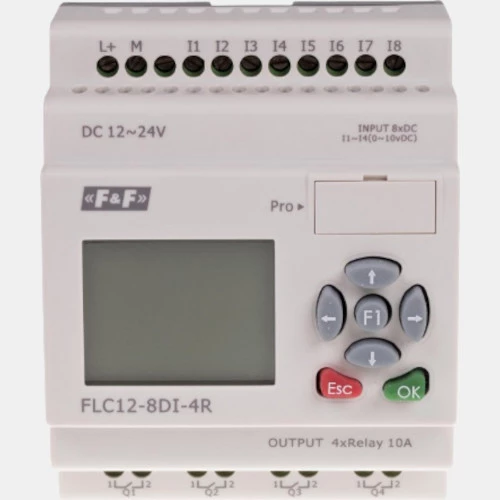

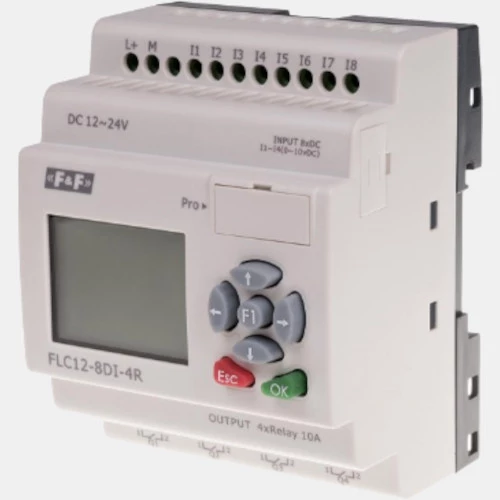

Jednostka główna FLC12-8DI-4R F&F
Sterownik PLC FLC12-8DI-4R serii FLC renomowanej marki F&F zasilany jest napięciem 24V DC i pobiera moc w wysokości 3,5...4 W. Producent wyposażył sterownik programowalny FLC w 12 wejść binarnych w tym 4 szybkie 60 kHz i również 4 wolne 4 Hz, 4 wejścia analogowe napięciowe 0...10V oraz 4 wyjścia przekaźnikowe. Sterownik FLC ma również wbudowany port komunikacyjny RS232 i zegar czasu rzeczywistego RTC, który podtrzymuje baterię do 20 dni. Kluczowym elementem jednostki CPU jest zabezpieczenie przed utratą danych oraz trwałość programu do 10 lat. Urządzenie cechuje się możliwością zaprogramowania do 512 bloków funkcyjnych w języku FDB. Sterownik programowalny FLC12-8DI-4R ma zabudowany 4 liniowy 16 cyfrowy wyświetlacz. Jednostka główna FLC F&F wykonana została w obudowie o stopniu ochrony IP20 i wymiarach 90 x 71,5 x 59,7 mm, z kolei waga PLC wynosi 300 g. Z powodzeniem sprawdzi się w pracy w temperaturze od -20...55°C.
Schemat podłączenia
| Wejścia/Wyjścia |
| Wejścia binarne |
8 |
| Wyjścia przekaźnikowe |
4 |
| Wejścia analogowe |
4 |
| Napięcie wejść analogowych (V) |
0...10 |
| Prąd wyjść binarnych (A) |
10 2 |
| Wymiary i waga |
| Głębokość (mm) |
57,9 |
| Szerokość (mm) |
71,5 |
| Wysokość (mm) |
90 |
| Waga (kg) |
0,3 |
| Zasilanie |
| Napięcie zasilania (VDC) |
24 |
| Pobór prądu (A) |
0,25 |
| Moc (W) |
4 |
| Ogólne |
| Temperatura pracy (°C) |
-20...55 |
| Stopień ochrony IP |
20 |
| Zegar czasu rzeczywistego RTC |
Tak |
