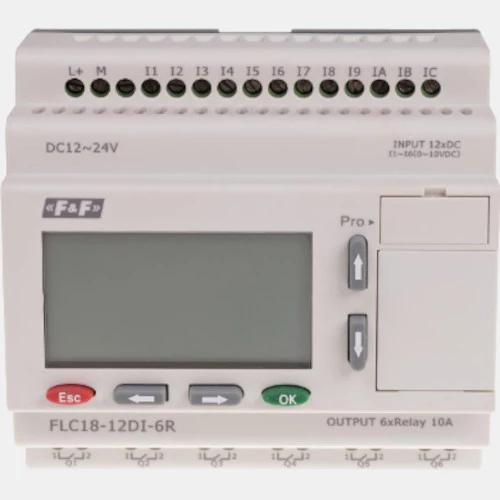

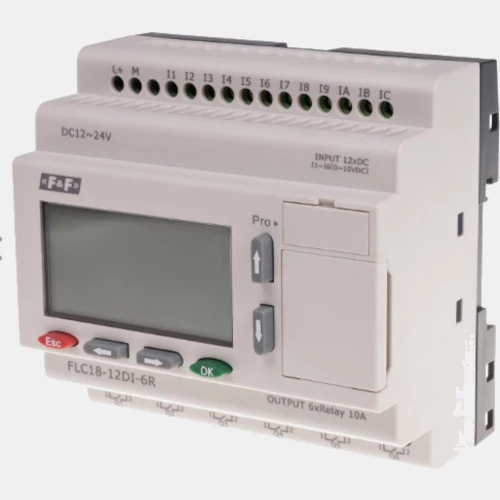

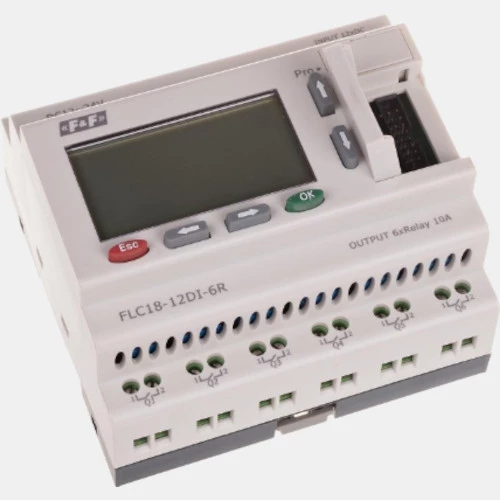

Jednostka główna FLC18-12DI-6R F&F
Sterownik PLC FLC18-12DI-6R serii FLC renomowanej marki F&F zasilany jest napięciem 24V DC i pobiera moc w wysokości 3,5...4 W. Producent wyposażył sterownik programowalny FLC w 12 wejść binarnych w tym 4 szybkie 60 kHz i 8 wolnych 4 Hz, 6 wejść analogowych napięciowych 0...10V oraz 6 wyjść przekaźnikowych. CPU FLC ma możliwość rozbudowy do 16 modułów I/O. Sterownik FLC ma również wbudowany port komunikacyjny RS232 i zegar czasu rzeczywistego RTC, który podtrzymuje baterię do 20 dni. Kluczowym elementem jednostki CPU jest zabezpieczenie przed utratą danych oraz trwałość programu do 10 lat. Urządzenie cechuje się możliwością zaprogramowania do 1024 bloków funkcyjnych w języku FDB. Sterownik programowalny FLC18-12DI-6R ma zabudowany 4 liniowy 16 cyfrowy wyświetlacz. Jednostka główna FLC F&F wykonana została w obudowie o stopniu ochrony IP20 i wymiarach 90 x 95,2 x 61,4 mm, z kolei waga PLC wynosi 300 g. Z powodzeniem sprawdzi się w pracy w temperaturze od -20...55°C.
Schemat podłączenia
| Wejścia/Wyjścia |
| Wejścia binarne | 12 |
| Wyjścia przekaźnikowe | 6 |
| Wejścia analogowe | 6 |
| Napięcie wejść analogowych (V) | 0...10 |
| Prąd wyjść binarnych (A) | 2 10 |

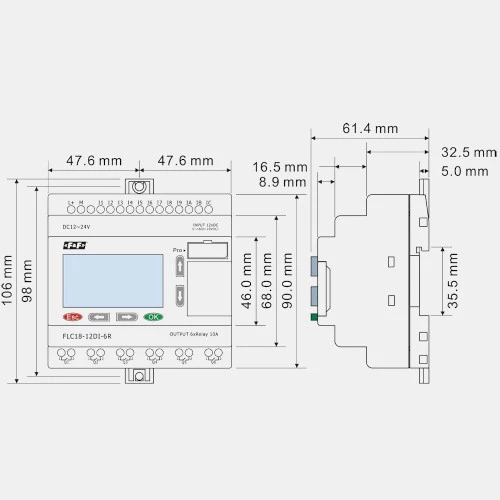

| Wymiary i waga |
| Głębokość (mm) | 61,4 |
| Szerokość (mm) | 95,2 |
| Wysokość (mm) | 90 |
| Waga (kg) | 0,3 |
| Zasilanie |
| Napięcie zasilania (VDC) | 24 |
| Moc (W) | 4 |
| Ogólne |
| Temperatura pracy (°C) | -20...55 |
| Stopień ochrony IP | 20 |
| Zegar czasu rzeczywistego RTC | Tak |
