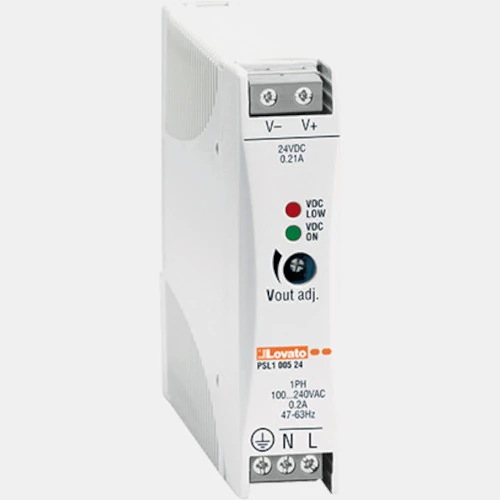

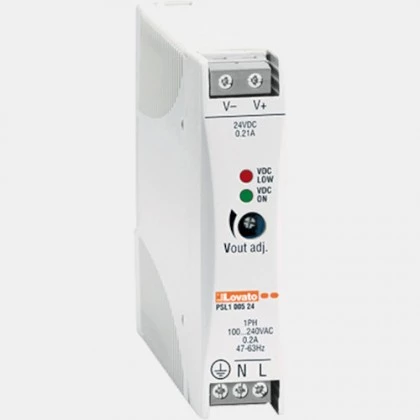

Zasilacz impulsowy 1-fazowy 24VDC Lovato
Moduł zasilający PSL100524 o napięciu wyjściowym 24VDC. Napięcie zasilania wynosi 100...240VAC/120...375 V DC. Zasilacz PSL100524 pobiera prąd z sieci 0,2 A, zaś częstotliwość zasilania wynosi 47...63 Hz. Prąd wyjściowy 0,21 A osiągamy przy mocy zasilacza wynoszącej 5 W. Sprawność urządzenia wynosi >72%. Moduł posiada zieloną diodę LED, która działa jako wskaźnik obecności napięcia. PSL100524 jednofazowy Lovato może pracować w temperaturze -20...70 °C. Zasilacz Lovato wykonany został w obudowie plastikowej o stopniu ochrony IP20 i dedykowany jest do montażu na szynę DIN. Zasilacz 24VDC PSL100524 posiada wymiary 90 x 115 x 22,5 mm i wagę 190 g. PSL100524 Lovato Electric sprawdza się zarówno w aplikacjach automatyki przemysłowej jak i budynkowej.
Schemat połączeń PSL100524
| Typ modułu |
| Rodzaj modułu | Zasilacze |
| Wymiary i waga |
| Głębokość (mm) | 22,5 |
| Szerokość (mm) | 90 |
| Wysokość (mm) | 115 |
| Waga (kg) | 0,19 |
| Zasilanie |
| Napięcie zasilania (VAC) | 230 |
| Napięcie wyjściowe (VDC) | 24 |
| Częstotliwość napięcia zasilającego (Hz) | 50...60 |
| Pobór prądu (A) | 0,2 |
| Prąd wyjściowy (A) | 0,21 |
| Moc (W) | 5 |
| Ogólne |
| Temperatura pracy (°C) | -20...70 |
 | Manual PSL100524 |
