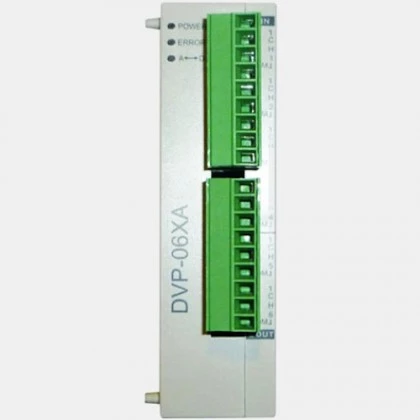

Moduł analogowy mieszany DVP06XA-S2 Delta
Prawostronny moduł analogowy DVP06XA-S2 dedykowany dla sterowników PLC Delta Electronics DVP-SLIM. Rozszerzenie pozwala rozbudować możliwości jednostki głównej o 4 wejścia analogowe prądowo-napięciowe oraz 2 wyjścia analogowe prądowo napięciowe. Producent deklaruje rozdzielczość napięciowych wejść na 12 bit, prądowych wejść na 11bit oraz 12 bit dla wyjść analogowych. Dodatkowo moduł został wyposażony w port szeregowy RS485. Moduł analogowy DVP06XA został wyposażony w obudowę z tworzywa przystosowaną do montażu na szynie DIN. Wymiary rozszerzenia DVP06XA-S2 wynoszą: 90x25,2x60mm. Waga moduły wynosi 70 gram.
Moduł DVP06XA-S2 jest nowszą wersja
DVP06XA-S2 - Podłączenie
Moduł DVP06XA-S2 Delta - Specyfikacja
| Wejścia/Wyjścia |
| Wejścia analogowe | 4 |
| Wyjścia analogowe | 2 |
| Napięcie wejść analogowych (V) | -10...10 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | -20...20 |
| Prąd wyjść analogowych (mA) | 0...20 |
| Rozdzielczość (bit) | 12 11 |
| Komunikacja |
| Komunikacja | RS485 |
| Typ modułu |
| Rodzaj modułu | Moduły analogowe |
| Wymiary i waga |
| Głębokość (mm) | 60 |
| Szerokość (mm) | 25,2 |
| Wysokość (mm) | 90 |
| Waga (kg) | 0,7 |
| Zasilanie |
| Napięcie zasilania (VDC) | 20,4...28,8 |
| Ogólne |
| Temperatura pracy (°C) | 0...55 |
| Stopień ochrony IP | 20 |
 | Manual DVP06XA-S2 |
