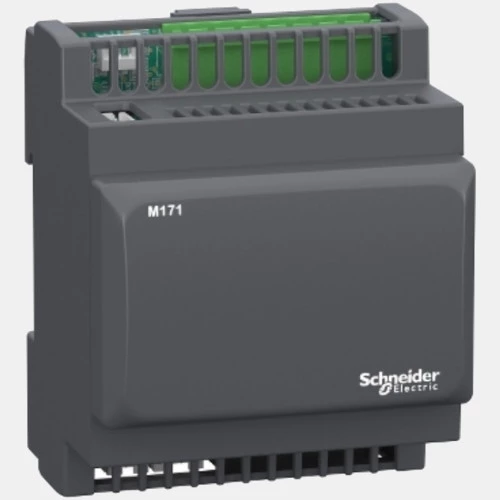

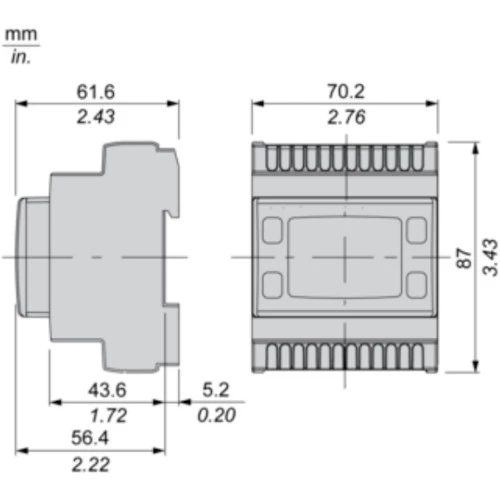

Sterownik PLC Modicon TM171OBM22R Schneider. Jednostka została wyposażono w: 6 wejść binarnych, 3 wejścia analogowe, 6 wyjść analogowych oraz wyjść binarnych. PLC TM171OBM22R dysponuje komunikacją: LAN, Modbus po RS485. Sterownik Modicon M171 Schneider Electric zasilany jet napięciem 12...24 VDC/VAC. Jednostka centralna TM171OBM22R bez wyświetlacza posiada kompaktową obudowę o stopniu ochrony IP20, przystosowaną do montażu na szynie DIN. Wymiary PLC TM171OBM22R wynoszą: 87x70,2x61,6mm. Waga urządzenia to: 0,19kg. Sterownik PLC M171 uzyskał następujące certyfikaty: EAC, CE, cURus, CSA, RCM.
Producent Schneider Electric zaleca stosowanie akcesoriów do sterownika TM171OBM22R:
- kabel ze złączem - TM171ACB4OAO2M,
- blok zacisków śrubowych z kablem - TM171ACB4OI1M,
- wyświetlacz zdalny do podtynkowego montażu - TM171DLCD2U,
- czujnik temperatury - TM1STNTCSN62015.
| Wejścia/Wyjścia | |
| Wejścia binarne | 6 |
| Wyjścia binarne | 6 |
| Wejścia analogowe | 3 |
| Wyjścia analogowe | 6 |
| Napięcie wejść analogowych (V) | 0...10 0...1 0...5 |
| Napięcie wyjść analogowych (V) | 0...10 |
| Prąd wejść analogowych (mA) | 0...20 4...20 |
| Prąd wyjść analogowych (mA) | 35 |
| Komunikacja | |
| Komunikacja | Modbus LAN RS485 |
| Typ modułu | |
| Rodzaj modułu | Sterownik PLC |
| Wymiary i waga | |
| Głębokość (mm) | 61,6 |
| Szerokość (mm) | 70,2 |
| Wysokość (mm) | 87 |
| Waga (kg) | 0,019 |
| Zasilanie | |
| Napięcie zasilania (VAC) | 12...24 |
| Napięcie zasilania (VDC) | 12...24 |
| Ogólne | |
| Temperatura pracy (°C) | -20...65 |
| Montaż | szyna DIN |
| Stopień ochrony IP | 20 |
