Wprowadzenie

Seria sterowników PLC SIMATIC S7-1500 Siemens została wydana w 2012 roku. Założeniem producenta było stworzenie CPU nowszej generacji. Nazywa się je mianem następcy SIMATIC S7-300. Chociaż są one wymienne w wielu sytuacjach, generacja S7-1500 integruje najnowsze i przyszłościowe technologie w systemie automatyki z ulepszonymi funkcjami systemu w porównaniu do poprzedniej serii S7300.

Sterownik programowalny

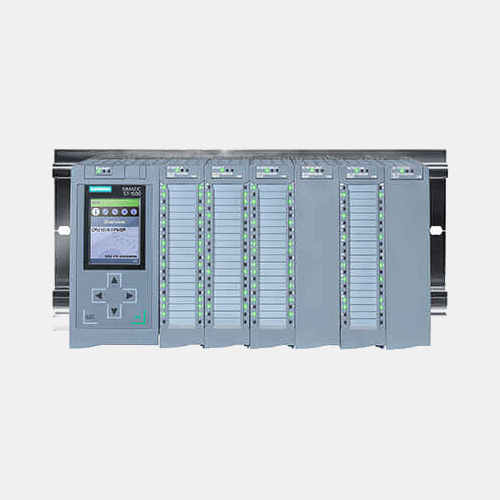

Sterowniki swobodnie programowalne S7-300 i S7-1500 mają podobny kształt i rozmiar oraz są zbudowane w oparciu o modułową, rozszerzalną konstrukcję. Procesory, moduły wejść oraz wyjść, jak również moduły komunikacyjne można w razie potrzeby dodać do standardowej płyty montażowej, której rozmiar można dopasować do konkretnego projektu. W obu systemach można zainstalować do 32 modułów rozszerzeń, wymagając jedynie montażu na szynie DIN i płyty montażowej.

Rodzina produktów SIMATIC S7 1500 ma w standardzie wbudowany wyświetlacz i klawiaturę, która umożliwia podstawową konfigurację i diagnostykę bez konieczności stosowania zewnętrznego ekranu. Sterowniki PLC Siemens serii S7-300 i S7-1500 mają wiele różnych opcji konfiguracyjnych, które pozwalają na wybór optymalnego procesora w zależności od aplikacji.

Obie platformy proponują kilka kategorii ze sterownikami PLC, tj.:

1.  Standardowe, do typowych zastosowań w automatyce
2.  Kompaktowe, do aplikacji, w których liczy się przestrzeń i koszt.
3. Fail-Safe, do zastosowań bezawaryjnych.
4. Technologiczne.

Zbiór produktów Simatic S7-1500 został dodatkowo rozszerzony o warianty:

1.  Technologiczne Fail-Safe.
2. Technologiczny Drive Controller – Nowość.
3. Redundantne.

Oszczędność pieniędzy

Ceny między sterownikami PLC oraz modułami producenta Siemens - S7-300 i S7-1500 są bardzo podobne. Jest to zauważalne w przypadku podobnych modeli. Jeśli koszty są głównym problemem, kompaktowa wersja S7-1500 zapewnia do siedemdziesięciu procent oszczędności kosztów, a także dwadzieścia pięć procent oszczędności miejsca w porównaniu ze standardowymi jednostkami głównymi. Trzeba jednak zwrócić uwagę na fakt, że niektóre funkcje mogą zostać ograniczone.

Wybór

Przy dobieraniu sterownika PLC do projektu należy wziąć pod uwagę kilka głównych czynników, czyli:

• Rozmiar aplikacji
• Wolne miejsce
• Protokoły komunikacyjne
• Wydajność przetwarzania

Obie kategorie mogą być stosowane w tych samych aplikacjach. Warto jednak wiedzieć, że CPU S7 1500, może zapewnić trochę więcej korzyści. Są to między innymi:

• Wbudowany wyświetlacz w standardzie, umożliwiający łatwą konfigurację, taką jak adresowanie IP, bez konieczności programowania lub dodatkowych narzędzi.
• Dostarczane są informacje diagnostyczne w postaci zwykłego tekstu, aby zapobiec konieczności przypasowywania kodów do błędów, co skraca czas rozwiązywania problemów i ogranicza przestoje.
• Istnieje również koncepcja elastycznej karty pamięci, która pozwala wybrać odpowiednią kartę pamięci do różnych rozmiarów projektów.
• Na karcie można przechowywać do 32 GB informacji na dane projektu i dokumenty.
• Długa żywotność wynosząca 50 000 godzin pracy.
• Nie ma utraty komunikatów o błędach systemu, nawet gdy procesor jest w trybie STOP.
• Otrzymujesz dostęp do wszystkich danych operacyjnych za pomocą narzędzi Office i przez serwer sieciowy.

W przypadkach, w których wymagana jest rozbudowa lub wymiana istniejącego systemu wykorzystującego sterowniki PLC S7-300, najlepiej kontynuować korzystanie z tej samej serii w celu zachowania spójności i możliwości korzystania z tych samych części zamiennych.

Korzystając z portalu Siemens TIA dla S7 1500 mamy możliwość importowania starych projektów Step 7 ze sterownika S7-300 i konwertowania ich do nowego formatu.

Podsumowanie

Zarówno sterowniki swobodnie programowalne S7-300, jak i PLC S7-1500 to wydajne i sprawdzone systemy, zapewniające modułowe, ekonomiczne i dostosowane do aplikacji rozwiązania, które są dostosowane do Twoich potrzeb. W przyszłości Siemens zacznie powoli wycofywać S7300 na rzecz SIMATIC S71500. Ostatecznie starsza wersja nie będzie już wspierana. Chociaż zapewne nastąpi to dopiero za kilka lat. Zwracając uwagę na nowy projekt warto zainwestować w zaktualizowane i nowsze sterowniki PLC.
